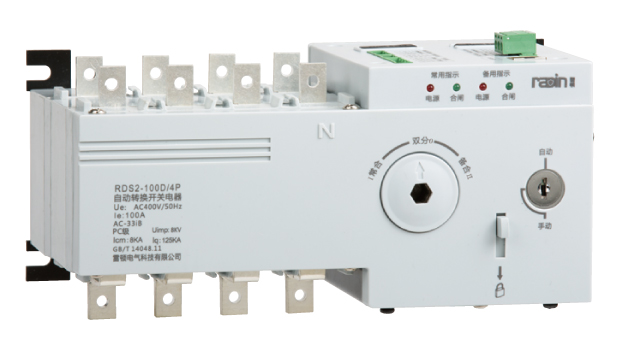

適用范圍
RDS2 系列自動轉換開關主要用于交流50Hz，額定工作電壓400V，額定電流16A 至3200A 的配電或電動機網絡中一主一備或互為備用電源切換系統及市電和發電機組的負荷切換。同時可用于不頻繁接通和分?jǐn)嚯娐返母綦x之用。
產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。
產品符合GB/T 14048.11 標準。

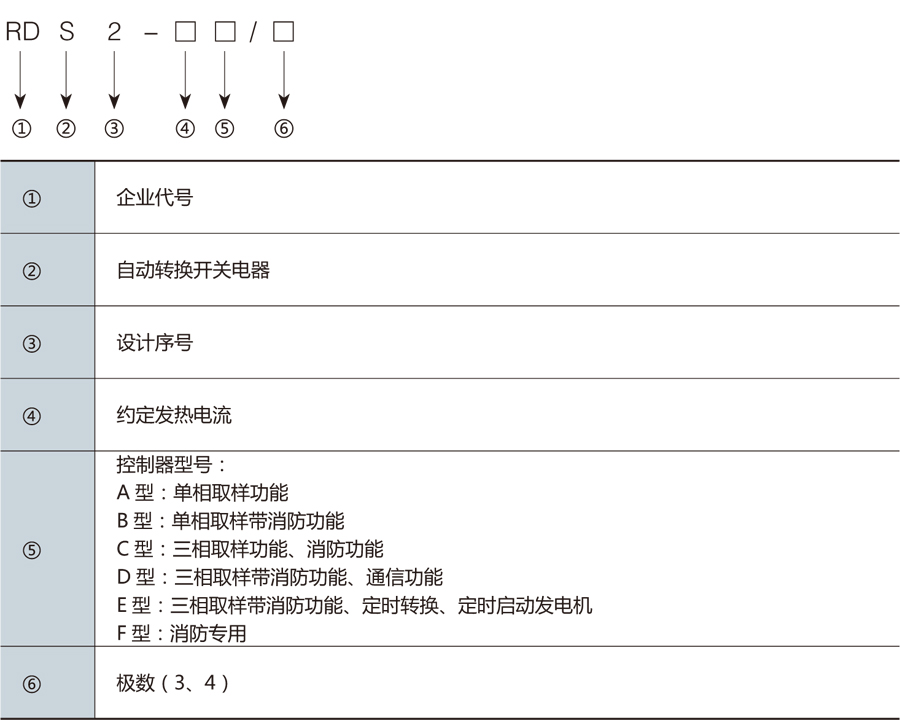

型號含義
工作條件
● 周?chē)諝鉁囟龋?5℃ ~+40℃，且24h 平均值不超過+35℃；
● 大氣條件：大氣的相對濕度在周?chē)罡邷囟?40℃ 時不超過50%，在較低的溫度下可以有較高的濕度，在最濕月的月平均最低溫度+25℃時，該月的平均最大相對濕度為90%，并考慮到因溫度變化在表面上的凝露。
● 海拔高度：安裝地點的海拔不超過2000m；
● 污染等級：安裝地點的環境污染等級為3 級。
主要技術性能參數
● RDS2-100~1600A 系列自動轉換開關電氣性能與機械性能

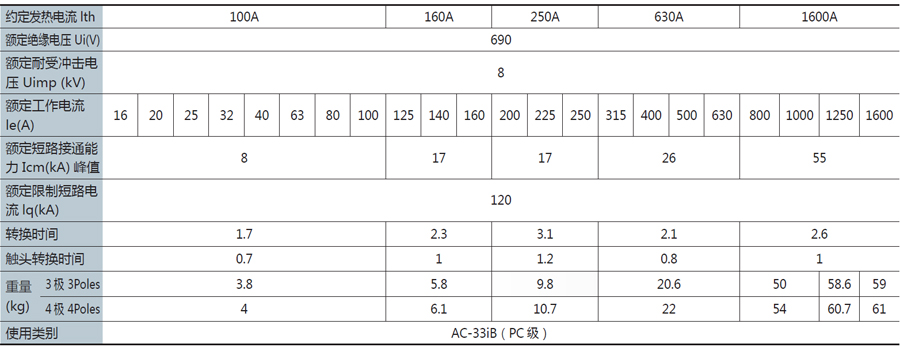

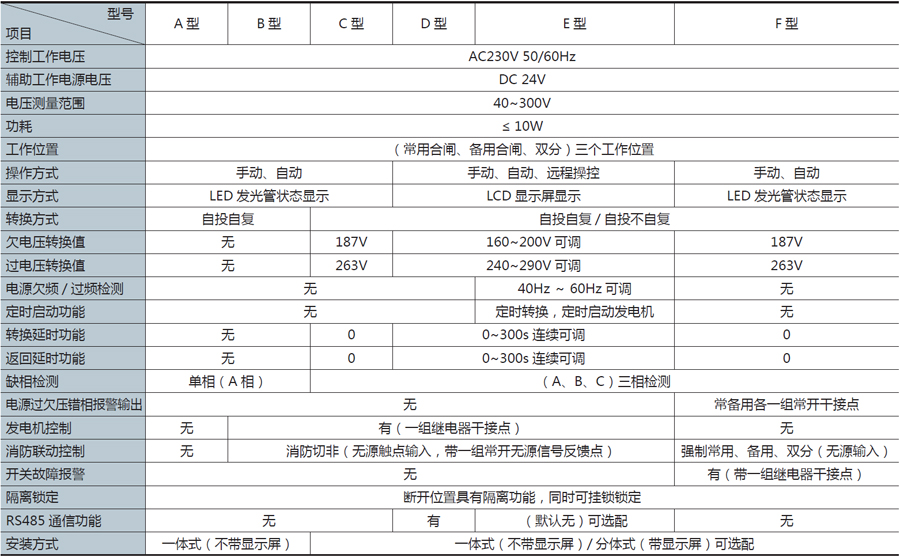

功能參數表
性能及特點
● 采用雙列復合式觸頭＼橫拉式機構＼微電機預儲能及微電子控制技術，基本實現零飛?。?br />
● 采用可靠的機械聯鎖和電氣聯鎖，執行元器件采用獨立的負荷隔離開關，使用安全可靠；
● 采用過零位技術，緊急情況下可強制置零（同時切斷兩路電源），滿足消防聯動需要；
● 執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、無嗓音、沖擊力?。?br />
● 操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著；
● 執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；
● 具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；
● 安全性能好，自動化程度高，可靠性高，使用壽命8000 次以上；
● 機電一體化設計，開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，抗干擾能力強，對外無干擾；
● 具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作（| -o- ||）；
● 安裝方便，控制回路采用接插式端子連接；
● 四種操作功能：緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。
基本型開關控制特性
● 適用于兩路電源的主備系統，自投自復
● 可外接進行功能擴展。
● 自動、遠控、手動控制功能；
● 延時0.5s 檢測信號，防止誤動作；
● 自動狀態具有遠程控制“O”位；
● 鑰匙開關選擇操作方式；
● 可配RS-485 通訊接口（選配件），可根據用戶需要進行配置。

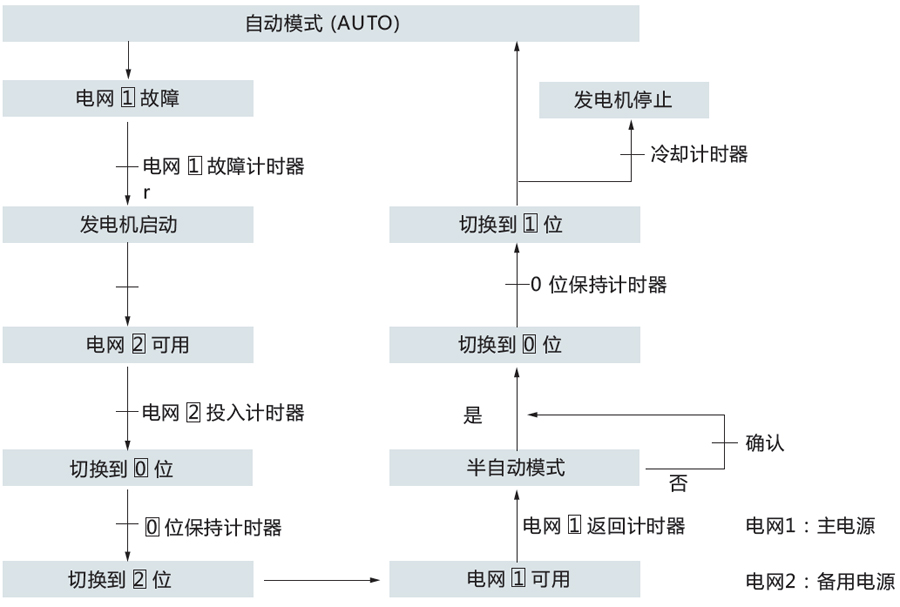

開關動作流程
RDS2-100~1600A 自動轉換開關

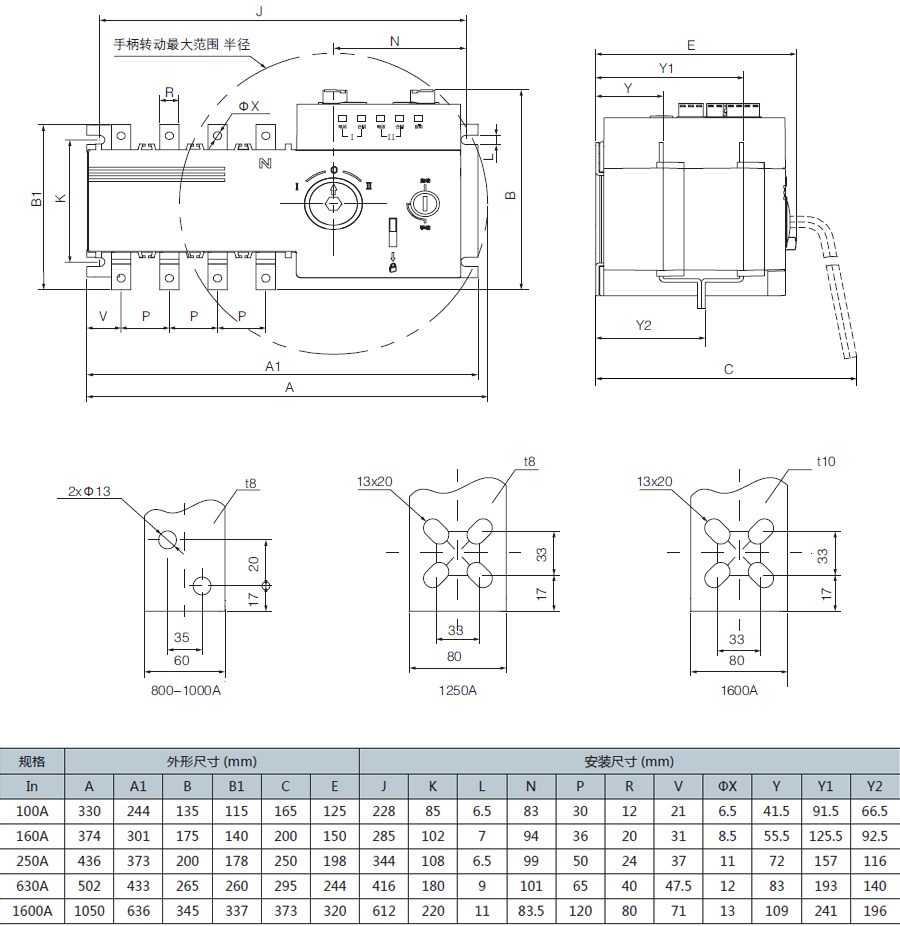

● RDS2-16A~1600A 外形安裝尺寸圖

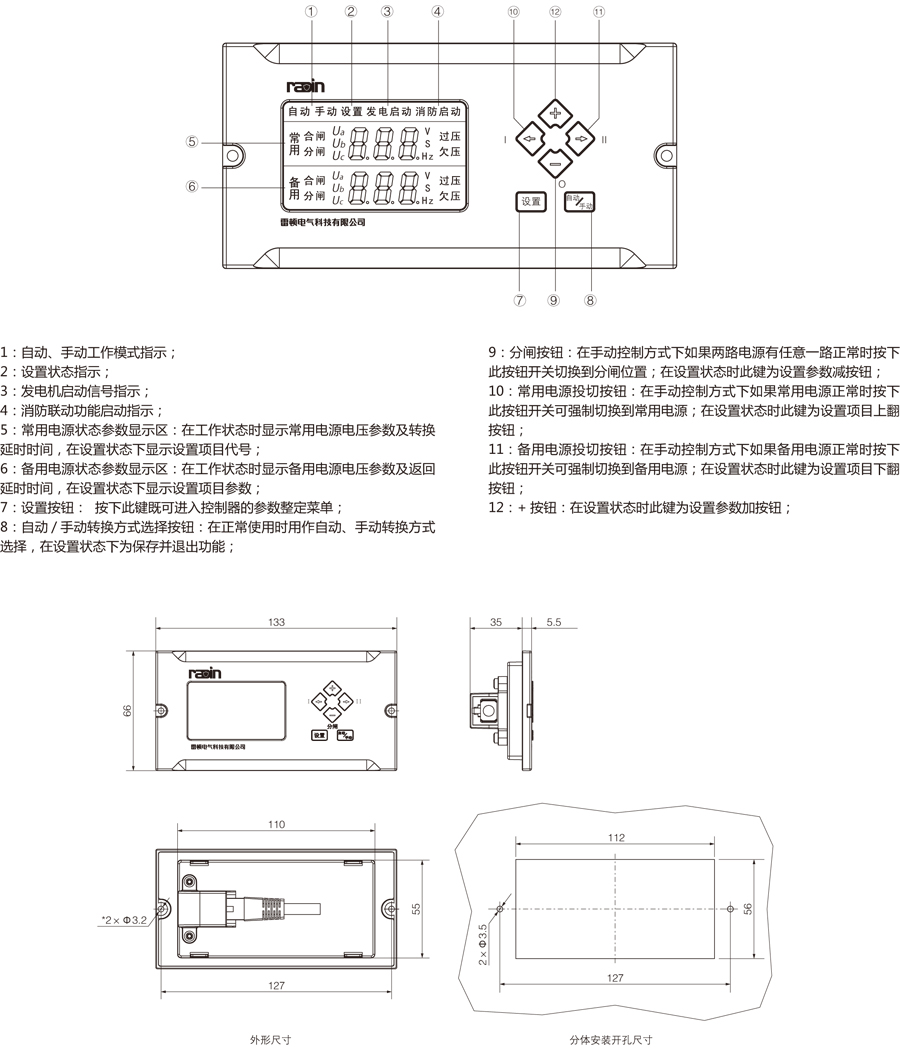

顯示面板

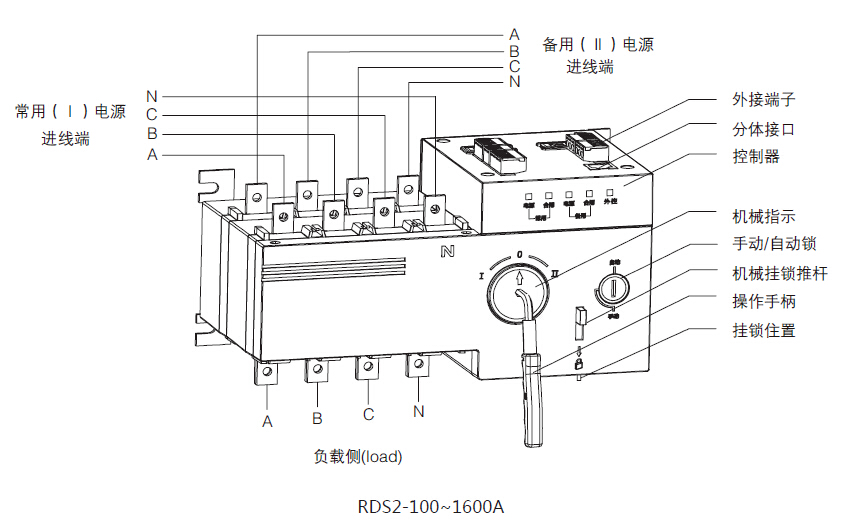

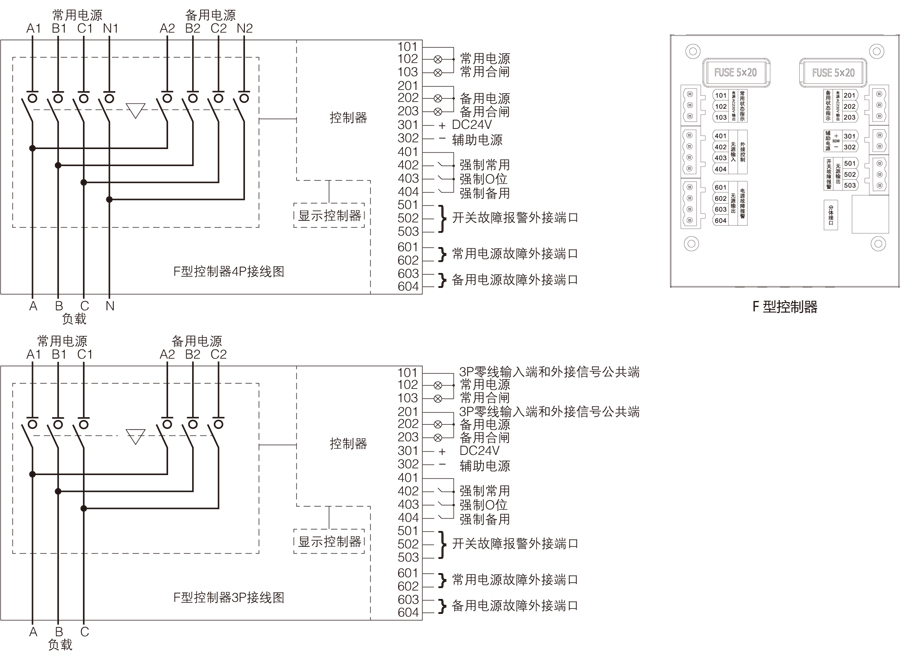

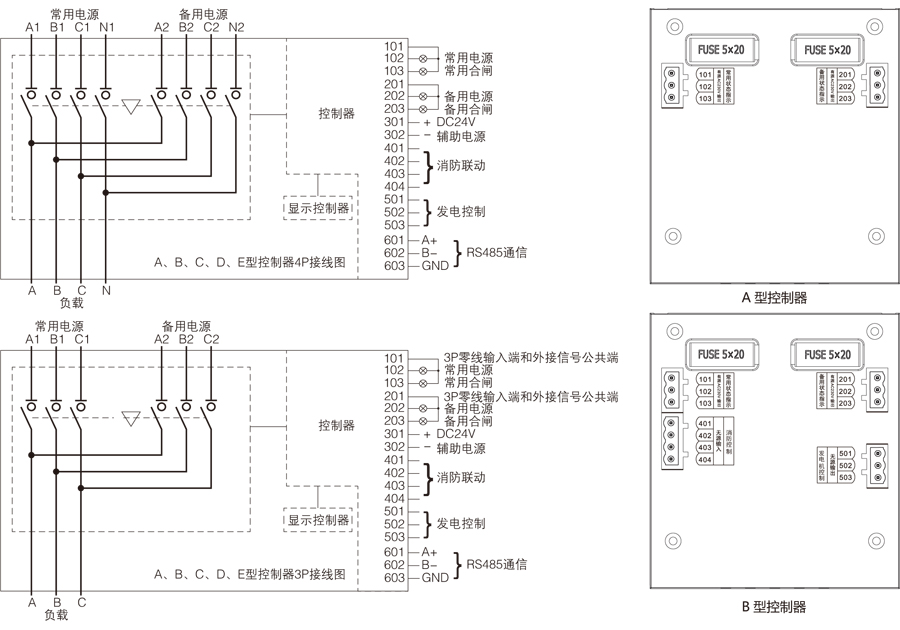

接線示意圖
RDS2-100~1600A 自動轉換開關控制與操作( 適用于額定電流16A~1600A)
RDS2-100~1600A 自動轉換開關控制與操作（F 型控制器）( 適用于額定電流16A~1600A)

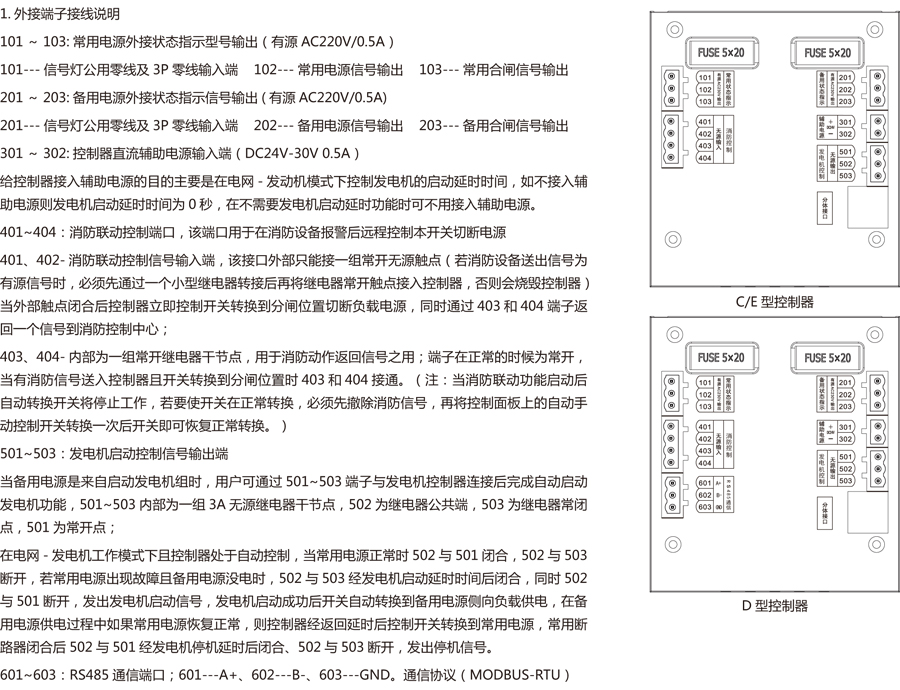

1. 外接端子接線說明
101 ～ 103: 常用電源外接狀態指示型號輸出（有源AC220V/0.5A）
101--- 信號燈公用零線及3P 零線輸入端 102--- 常用電源信號輸出 103--- 常用合閘信號輸出
201 ～ 203: 備用電源外接狀態指示信號輸出( 有源AC220V/0.5A)
201--- 信號燈公用零線及3P 零線輸入端 202--- 備用電源信號輸出 203--- 備用合閘信號輸出
301 ～ 302: 輔助電源DC24V 輸入
301---DC24V 正極輸入 302---DC24V 負極輸入
401 ～ 404：外接控制端口
401--- 控制公共端； 402--- 常用合閘； 403--- 雙分位置； 404--- 備用合閘；
501 ～ 503：開關故障報警外接端口
501--- 報警信號常開點 502--- 報警信號公共端 503--- 報警信號常閉點
601 ～ 604：常用/ 備用電源故障報警端口
601 ～ 602--- 常用電源故障外接端口 603 ～ 604--- 備用電源故障外接端口
注：
1. 開關故障報警端口說明；當產品轉換正常無異常時，502 與503 閉合，當產品出現異常；如堵轉, 合閘不到位時, 控制器判定開關異常后501 與502 導通輸出反饋信號。（干接點）
2. 常用/ 備用電源故障報警端口說明；當輸入電源正確時, 常用及備用端口處于常閉狀態。如相序錯誤及缺相時由常閉轉換成常開給出反饋信號。（干接點）
