適用范圍
SP2系列電涌保護器為室內安裝電源型一端口的電壓限制型電涌保護器適用于交流50/60Hz，額定電壓230/400V及以下的TT、IT、TN-S、TN-C、TN-C-S等供電系統，適用于保護低壓電網及各類電器設備和控制系統，用于抑制瞬態(tài)過壓高于設備的耐受沖擊電壓，而泄放電涌能量，和對各種浪涌過電壓進行電壓限制從而保護系統電路和設備。
產品符合GB18802.1、GB18802.12標準。

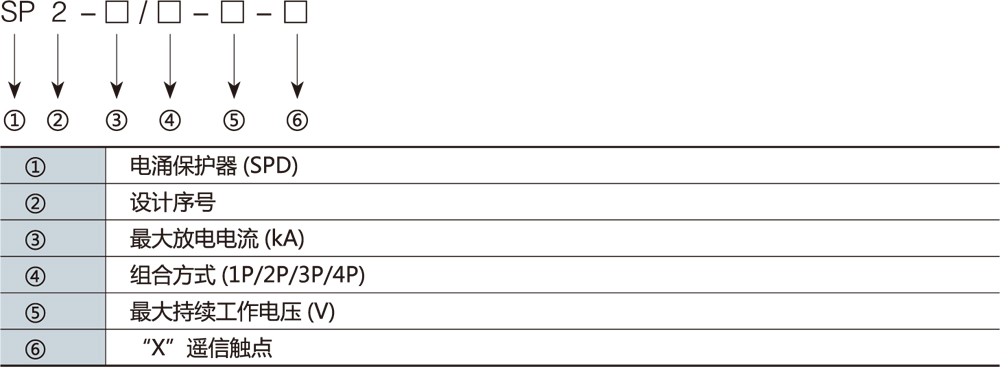

型號含義
用途及工作條件
● 失效脫離裝置
SP2的模塊上設有脫離裝置，當保護器因過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時給出指示信號。保護器正常時標牌顯示綠色、失效脫離后標牌顯示紅色。
● 遙信觸點
SP2可以制成帶有遙信觸點的產品，如果保護器的一個模塊或者多個模塊失效，觸點將閉合，送出故障信息。
● 保護器的正常工作條件：
a.海拔高度不超過2000m
b.周圍空氣溫度：正常范圍在-5~+40℃之間，擴展范圍在-40~+80℃之間；
c.空氣相對濕度：室內溫度條件下30%- 90%；
d.無顯著搖動或沖擊振動的地方
e.無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）

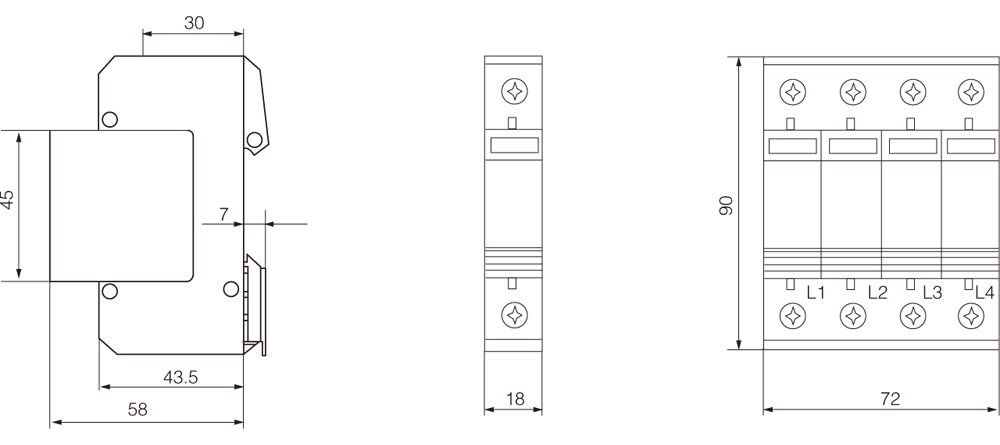

外形及安裝尺寸（mm）
選型原則
● 持久施加在電涌保護器兩接線端子間的電壓應不大于電涌保護器的最大持續(xù)工作電壓Uc 值；
● 電涌保護器的電壓保護水平Up 應小于被保護設備的耐壓沖擊極限；
● 根據不同的接地系統和保護模式選擇相應的規(guī)格。
分類
● 按標稱放電電流分：5、15、25、40kA(8/20μs)
● 按最大持續(xù)工作電壓分：275V、320V、385V、460V
● 按極數可分為：1P、2P、1P+N、3P、3P+N、4P
● 按輔助功能分：
a. 帶遠程信號輸出( 可實現遠程報警功能)
b. 不帶遠程信號輸出

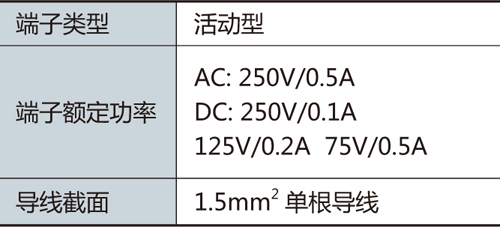

遙信端子參數
安裝須知
各極保護器之間的安裝距離應不大于10m，接至被保護設備前端的保護器與保護設備的距離應盡可能短，不得大于10m。如由于安裝位置的限制，不能保證安裝距離，則各級保護器之間需加裝解耦元件，使得后級保護器可以得到前級保護器的保護。在低壓電源供電系統中，接入電感器可以達到解耦的目的。

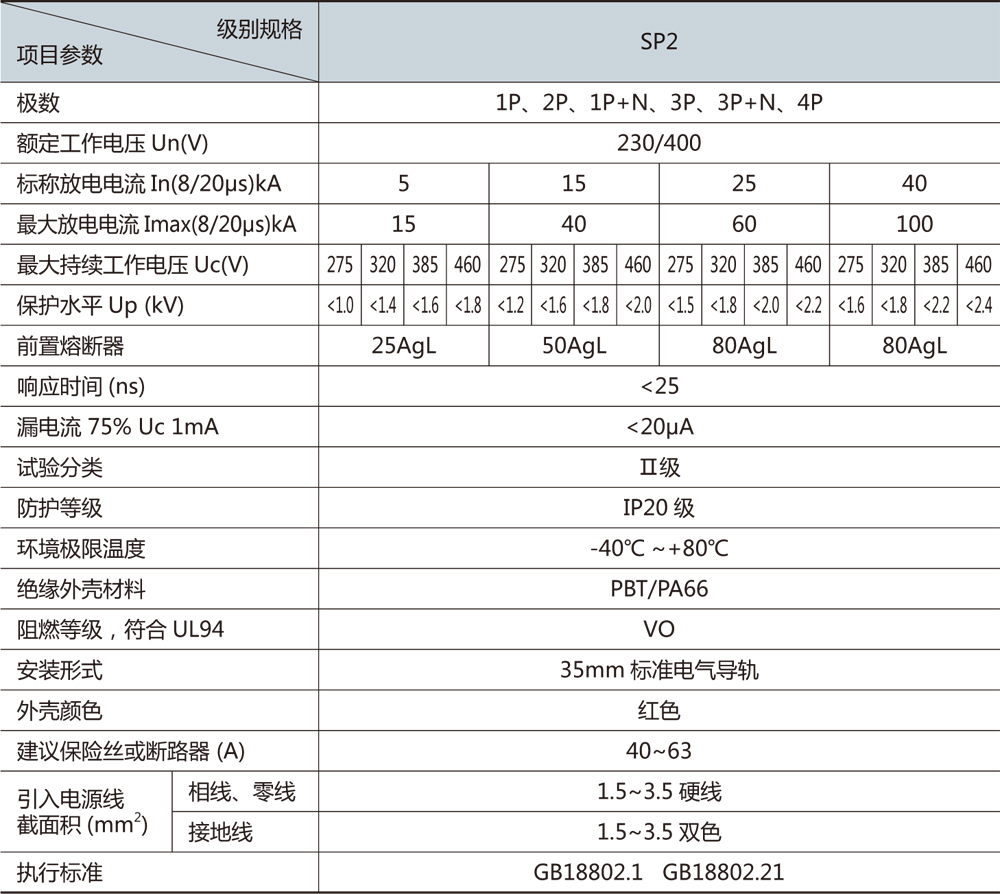

主要技術參數
