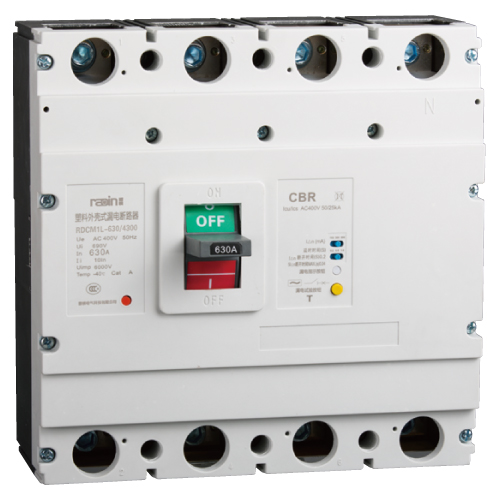

適用范圍
DRDCM1L 系列漏電斷路器( 以下簡稱斷路器) 適用于交流50Hz，額定工作電壓至400V，額定工作電流16A 至630A 的電源中性點直接接地的供用電系統中作為漏電保護之用，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險。并可用來分配電能和保護線路及電源設備免受過載、短路等故障的損壞，亦可作為電動機的不頻繁起動及過載、短路保護。
該漏電斷路器具有體積小( 和相應的塑殼斷路器體積相等)、分?jǐn)喔摺w弧短及剩余動作電流可調節等特點，同時可帶報警觸頭、分勵脫扣器、輔助觸頭等附件，是用戶使用的理想產品。
漏電斷路器垂直安裝( 即豎裝)，亦可水平安裝( 即橫裝)。
產品符合GB14048.2標準。

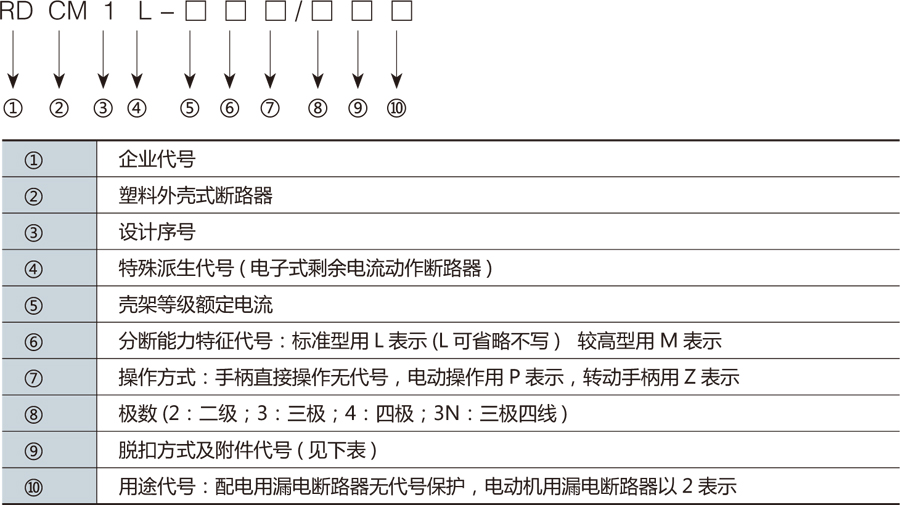

型號含義

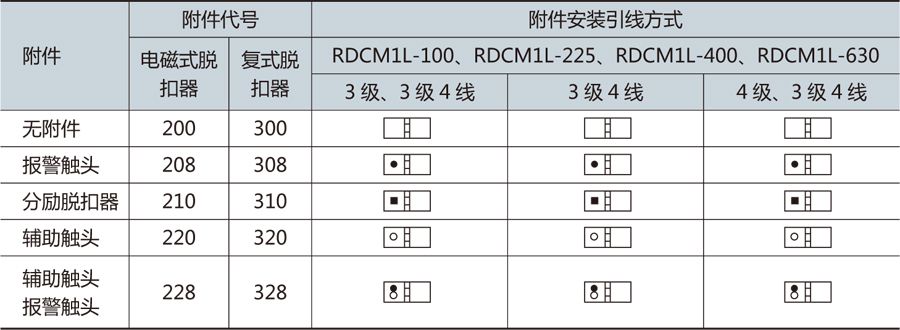

附件種類
產品分類
● 按分?jǐn)嗄芰Ψ郑篴 標準型(L 型) b 較高型(M 型)
● 按接線方式分：a 板前接線 b 板后接線 c 插入式；
● 按操作方式分：a 手柄直接操作： b 轉動手柄操作；c 電動操作；
● 按剩余動作電流分：a 剩余動作電流不可調整 b 剩余動作電流可調整( 三檔)
● 按極數分：二極；三極；三極四線； 四極
● 按分?jǐn)鄷r(shí)間分：一般型、延時型、延時可調型（三檔）
● 按用途分：配電用、保護電動機用
● 按附件種類分：報警觸頭、輔助觸頭、分勵脫扣器、欠電壓脫扣器
正常工作條件
● 安裝地點的海拔不超過2000m。
● 周?chē)諝鉁囟龋?br />
1) 周?chē)諝鉁囟壬舷薏怀^(guò)+40℃，下限溫度不低于-5℃；
2) 周?chē)諝鉁囟?4h 的平均值不超過+35℃；
3) 周?chē)諝鉁囟瘸^(guò)40℃時，應注明特殊訂貨可降容使用。
● 大氣條件：
大氣相對濕度，在周?chē)罡邷囟?40℃時不超過50％，在較低溫度下可以有較高相對濕度，在最濕月的月平均最低溫度不超過+25℃時，該月月平均最大相對濕度為90％，并考慮溫度變化發生在產品表面上的凝露。
● 污染等級：3；
● 安裝類別：Ⅲ；
● 防護等級：IP20；
● 當周?chē)諝鉁囟瘸^(guò)40℃時，應注明特殊訂貨或降容使用。

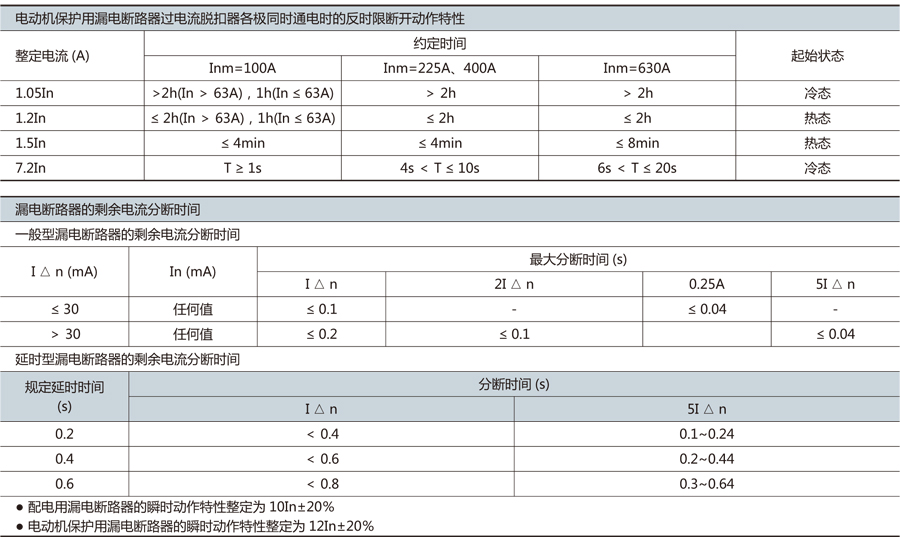

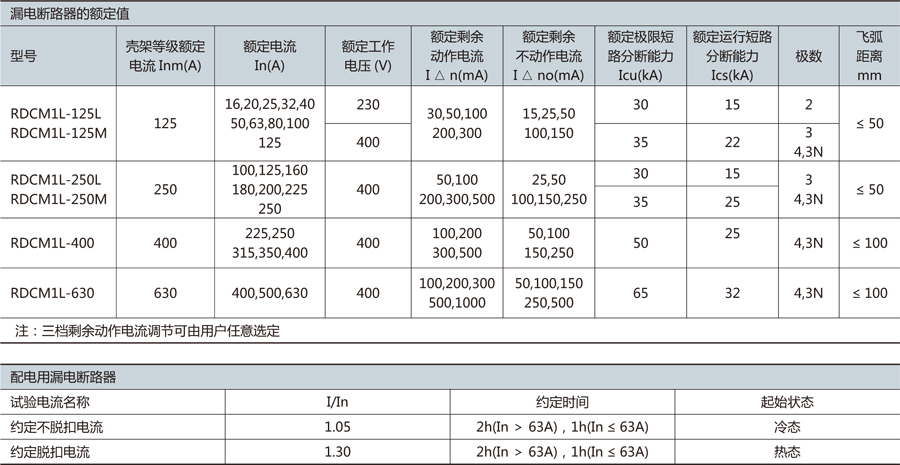

主要技術參數

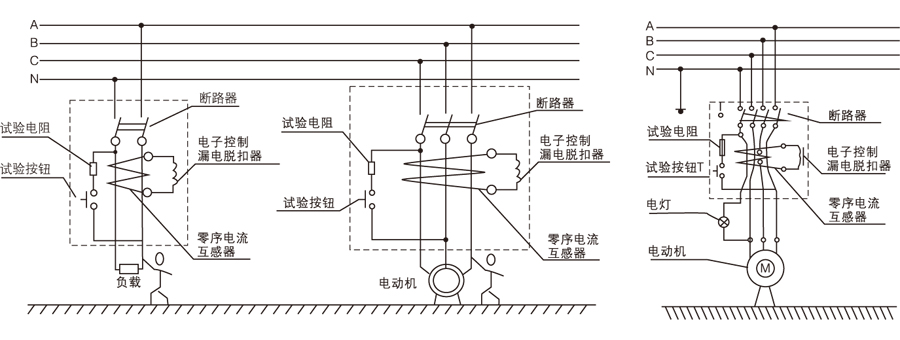

結構與工作原理
● 本系列漏電斷路器是電子式漏電斷路器，主要由零序互感器、電子控制漏電脫扣器及帶有過載和短路保護的斷路器組成，所有零部件均安裝在一個塑料外殼中。
● 當被保護電路中有漏電或人身觸電時，只要剩余電流達到整定動作電流值，零序互感器的二次繞組的輸出信號就觸發可控硅導通，并通過漏電脫扣器使漏電斷路器動作，從而切斷電源起到漏電和觸電保護作用。
● 當被保護電路出現過載或短路時，復式脫扣器完成延時或瞬時脫扣動作而使漏電斷路器動作，從而切斷電源起到過載或短路保護作用。
訂貨須知
訂購RDCM1L 系列斷路器應注明產品型號、名稱、額定電壓、額定電流、漏電額定剩余動作電流、漏電斷路器的漏電動作時間、保護種類( 配電保護，電
動機保護)、極數及數量、內部附件和外部附件。
例如：訂購RDCM1L-100H/4328 漏電斷路器，過電流脫扣器額定電流40A，額定剩余動作電流30/50/100mA( 三檔可用)，漏電動作時間<0.2s，四極， 帶輔助報警功能，數量10 臺。
訂單表示為：RDCM1L-100H/4328，40A，30/50/100mA，0.2s，10 臺。

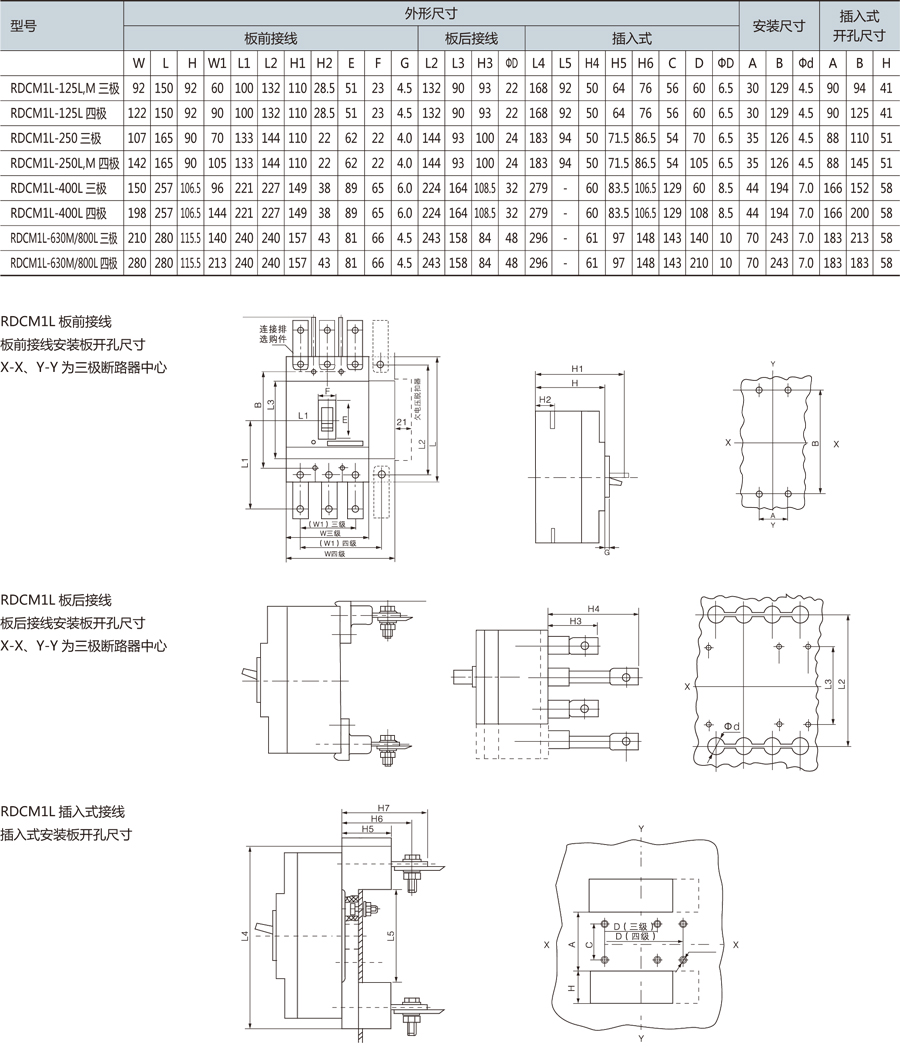

外形及安裝尺寸
