概述

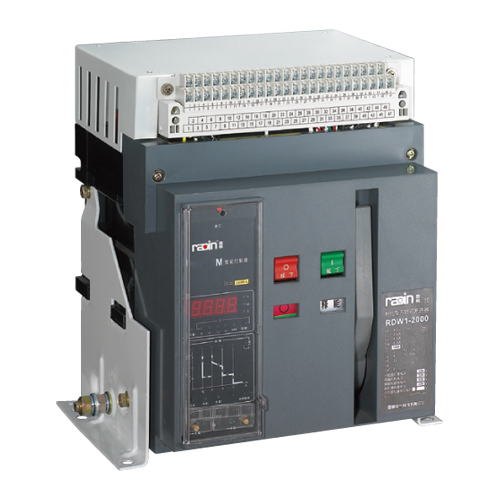

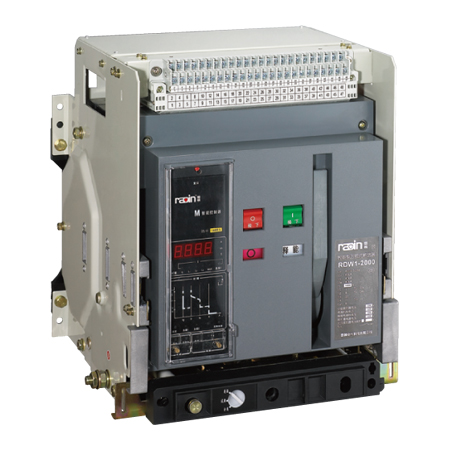

RDW1 系列智能型萬能式斷路器用于控制和保護低壓配電網絡。斷路器具有過載、短路和欠電壓保護功能，一般安裝在低壓配電柜中作主開關起總保護作用。額定電流4000A 及以下的斷路器，還可作電動機不頻繁起動之用。
● 交流額定工作電流400~4000A；
● 短路分?jǐn)嗄芰?0kA~65kA( 有效值)；
● 額定工作電壓AC400V 及以下；
● 具有3 極和4 極；
● 抽屜式和固定式；
● 可下進線安裝；
● 多種智能控制器，提供不同保護功能；
● 具有隔離功能，符號為"
"；
● 獲國家強制性產品認證"CCC" 標志；
● 產品符合GB14048.2 標準。

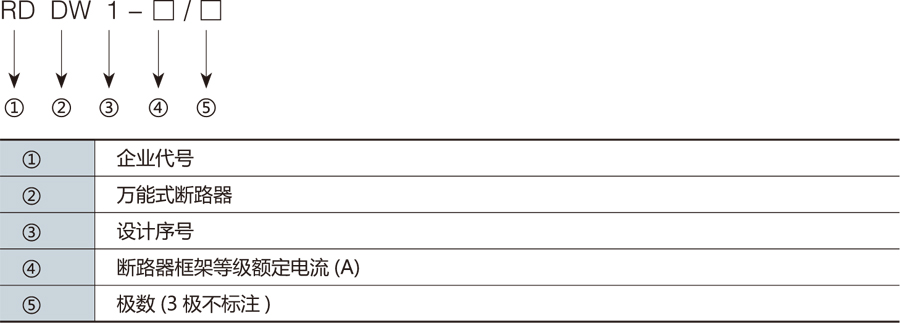

型號含義
正常工作及安裝條件
● 周?chē)諝鉁囟葹?5℃ ~+40℃ ( 船用斷路器為+45℃ )，且24h 的平均值不超過+35℃ ( 船用斷路器為+40℃ )；
● 安裝地點的海拔不超過2000m；
● 安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度，例如：20℃時達90%，對由于溫度變化產生的凝露，應采取特殊的措施；
● 污染等級為3 級；
● 斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈的安裝類別為IV，其余輔助電路、控制電路安裝類別為III；
● 船用和濕熱帶型斷路器能耐受潮濕空氣、鹽霧及霉菌的影響；
● 船用型斷路器在受到船舶正常振動時能可靠工作；
● 斷路器應按使用說明書安裝要求安裝。斷路器的垂直傾斜度不超過5°，船用斷路器不超過22.5°；
● 斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
● 斷路器安裝在柜體小室內，且加裝門框，防護等級達IP40。
性能特點
● 性能
a. 智能控制器分為：H 型( 通訊型)、M 型( 普通型)、L 型( 經濟型)、2M 型( 高抗擾型)、2H 型( 高抗擾通訊型)；
b. 具有過載長延時反時限、短延時反時限、定時限、瞬動功能。可由用戶自行設定組成所需要的保護特性；
c. 單相接地保護功能；
d. 顯示功能：整定電流顯示、動作電流顯示、各線電壓顯示( 電壓顯示應在訂貨時提出)；
e. 報警功能：過載報警；
f. 自檢功能：過熱自檢、微機自診斷；
g. 試驗功能：試驗控制器的動作特性。

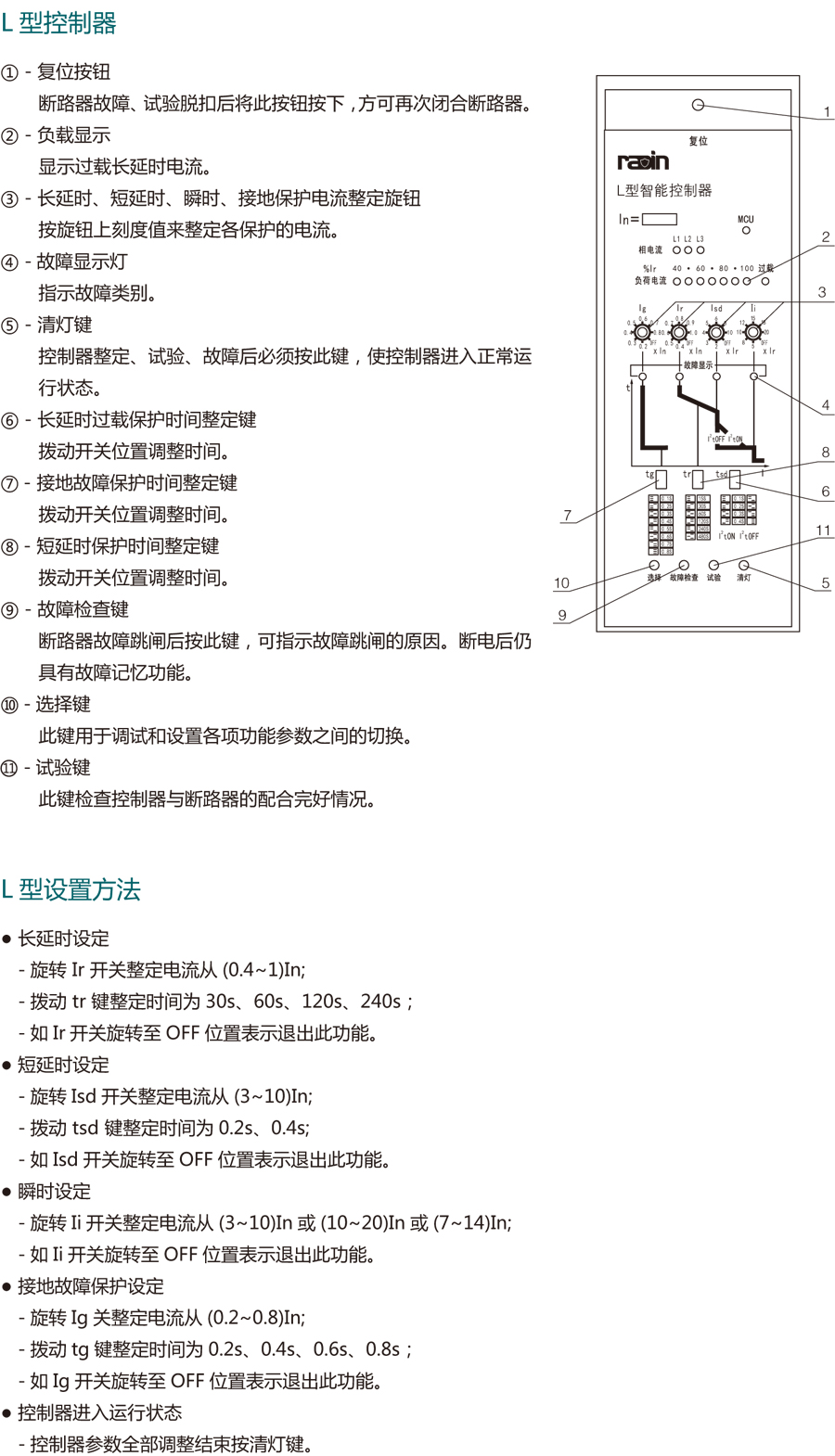

● 智能控制器按功能分有五種類型
L 型- 經濟型( 電流顯示、拔盤調整)
M 型- 普通型( 電流數字顯示、按鈕調整)
H 型- 通訊型( 電流數字顯示、按鈕調整并可通訊)
2M 型- 高抗擾型( 電流數字顯示、按鈕調整)
2H 型- 高抗擾通訊型( 電子數字顯示，按鈕調整并可通訊)

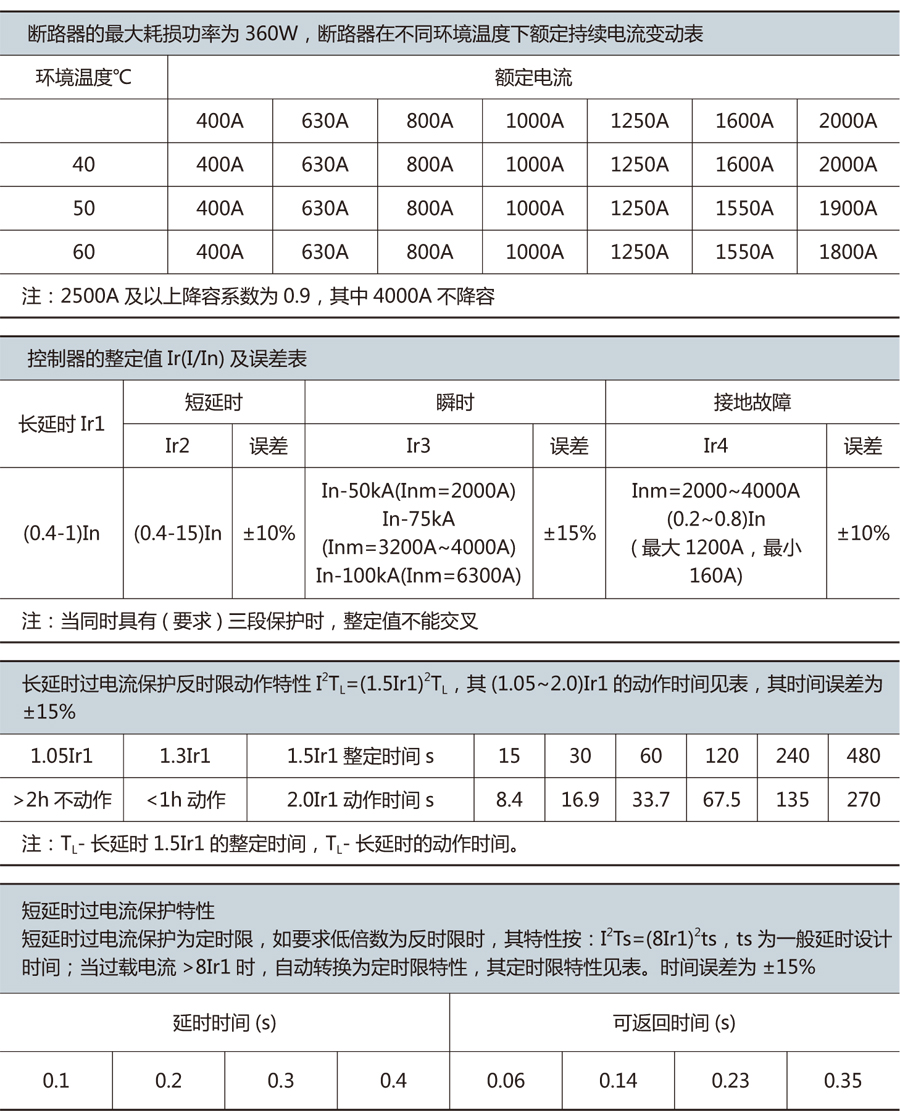

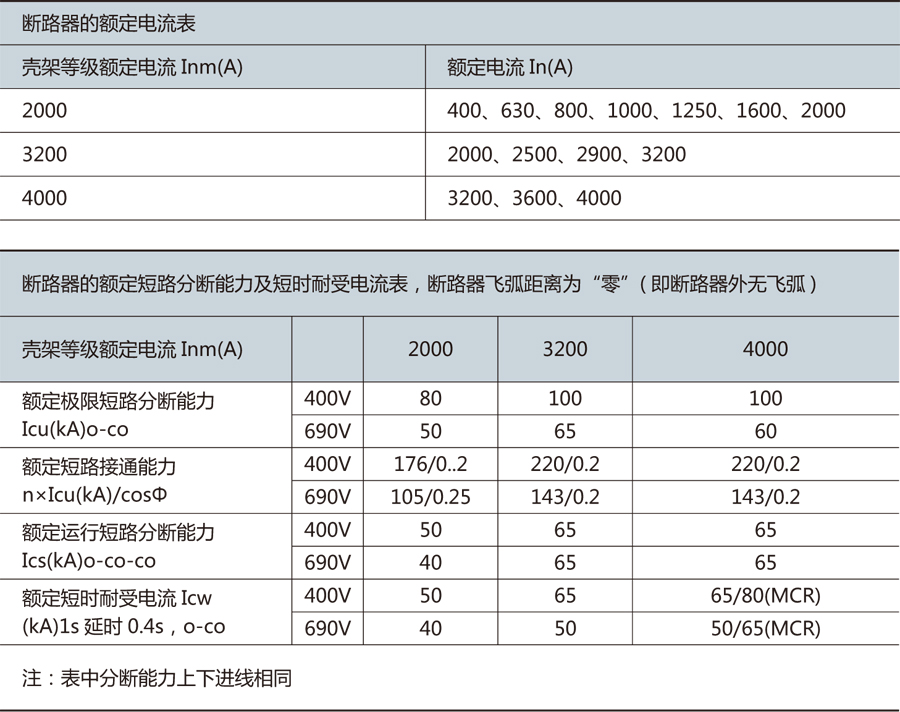

主要技術參數

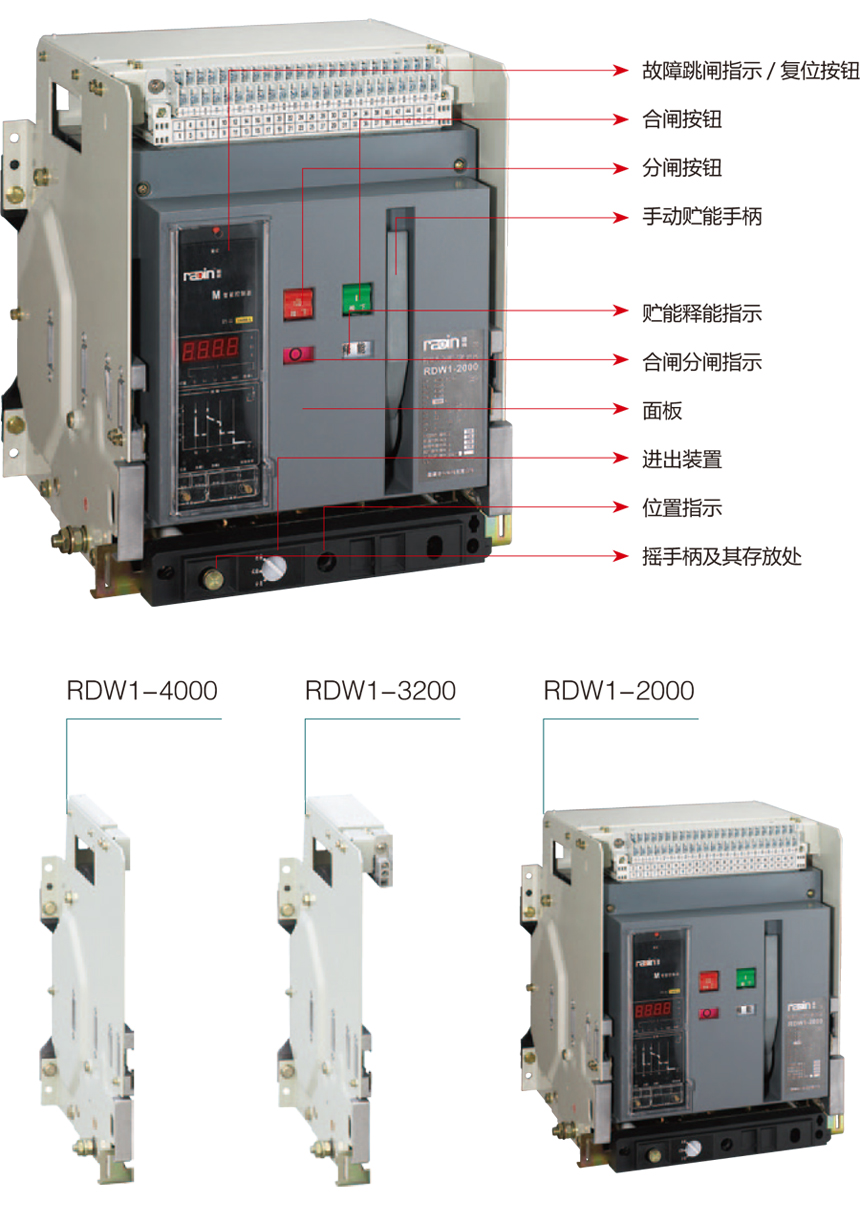

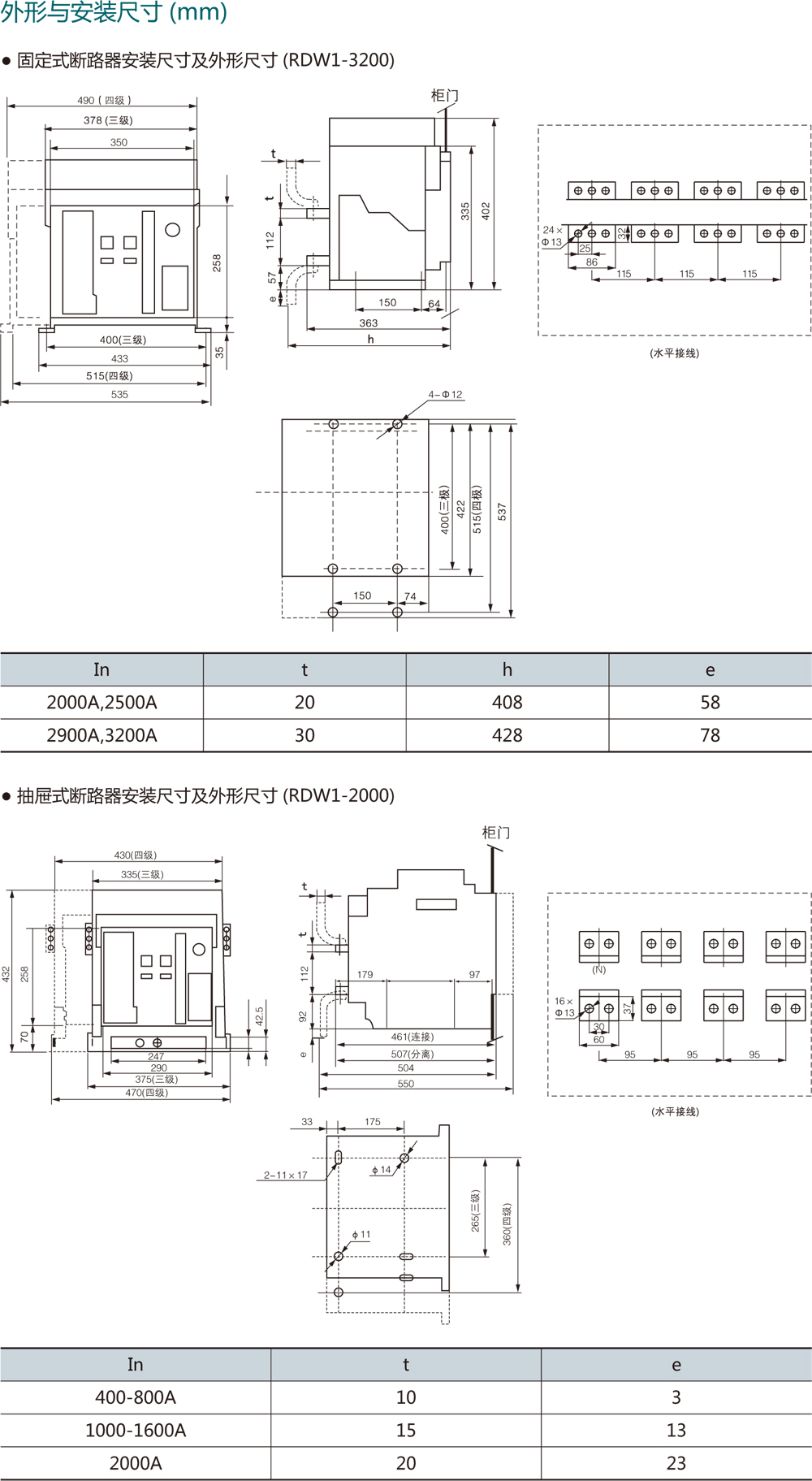

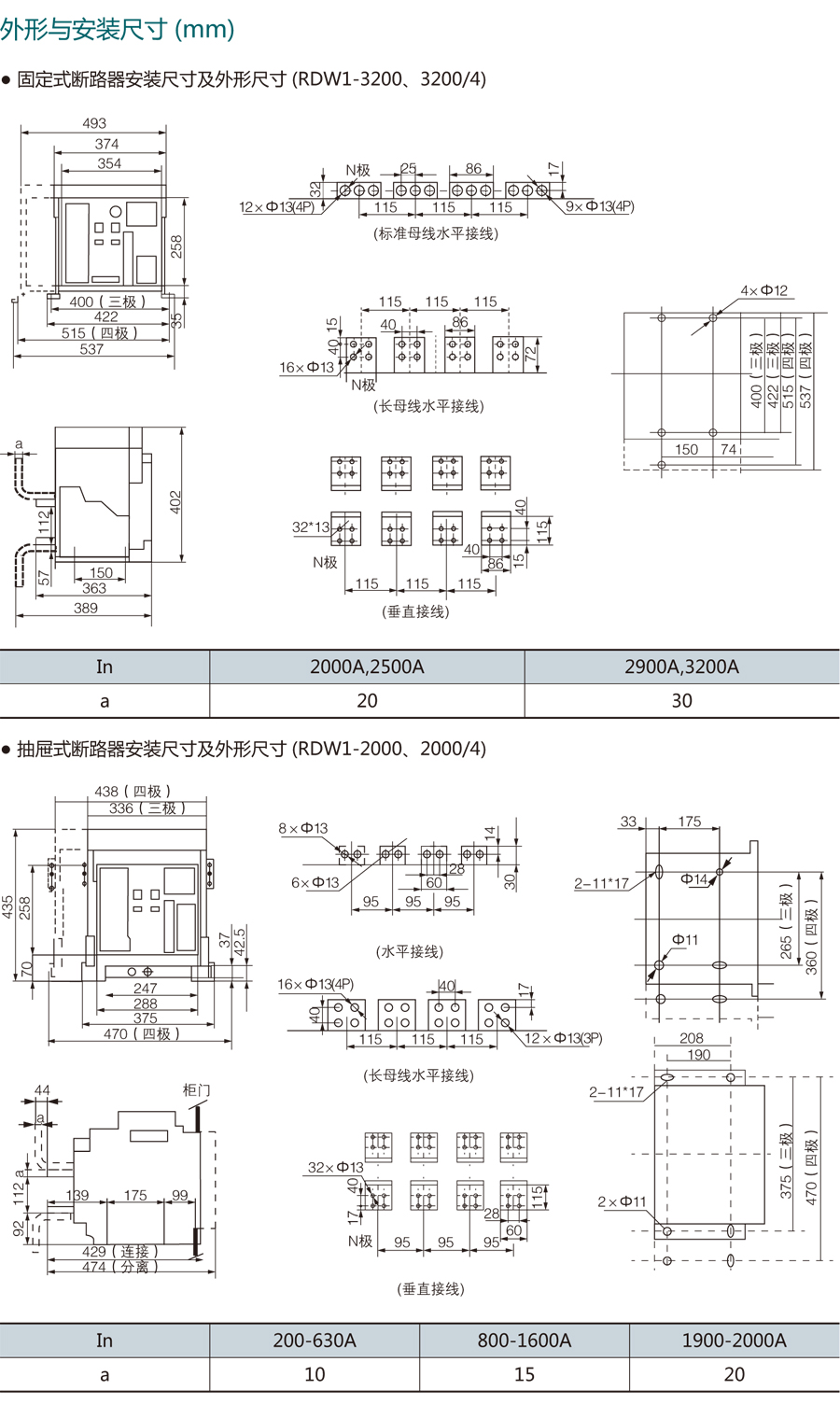

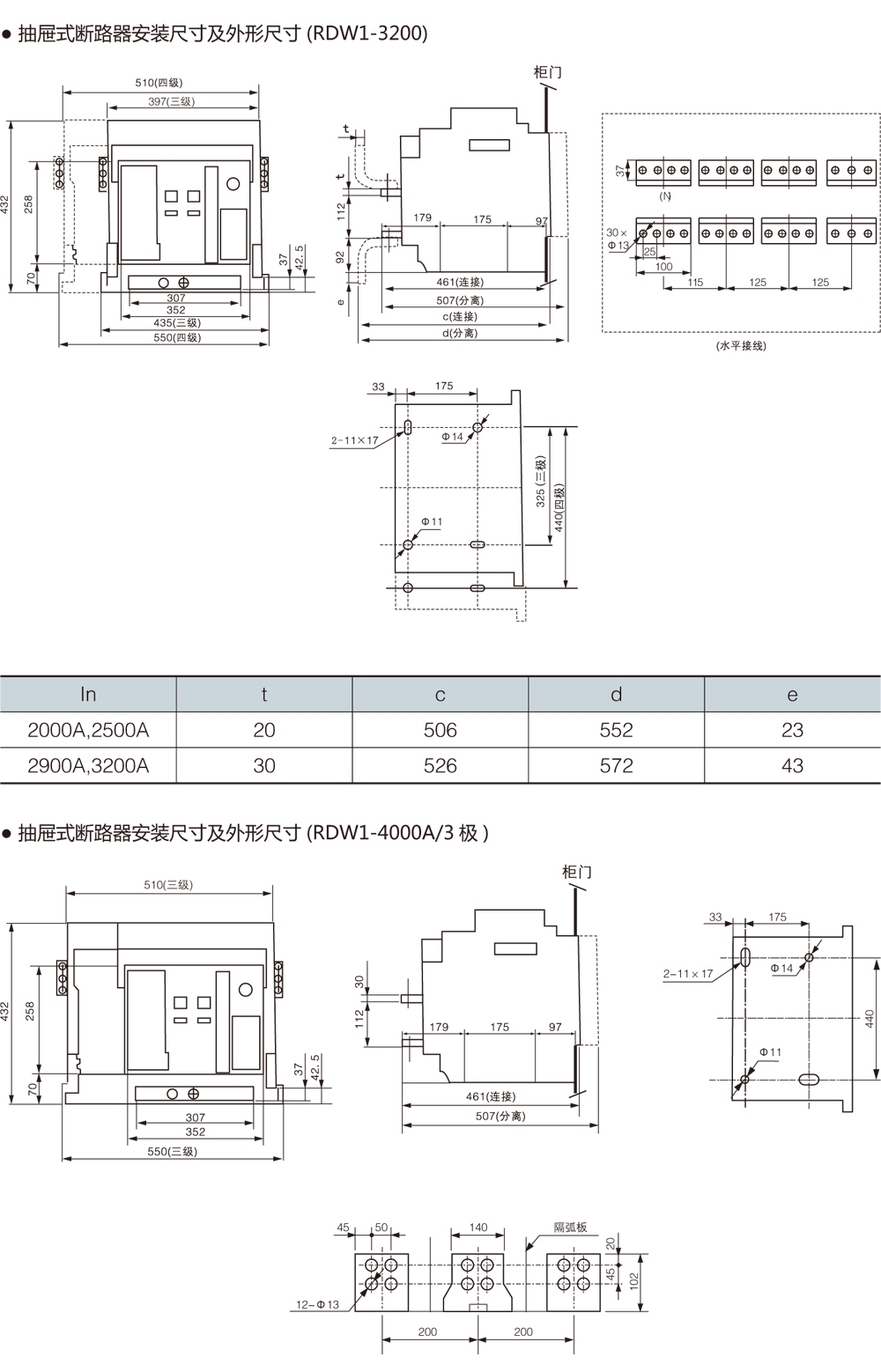

結構簡介
接線端子

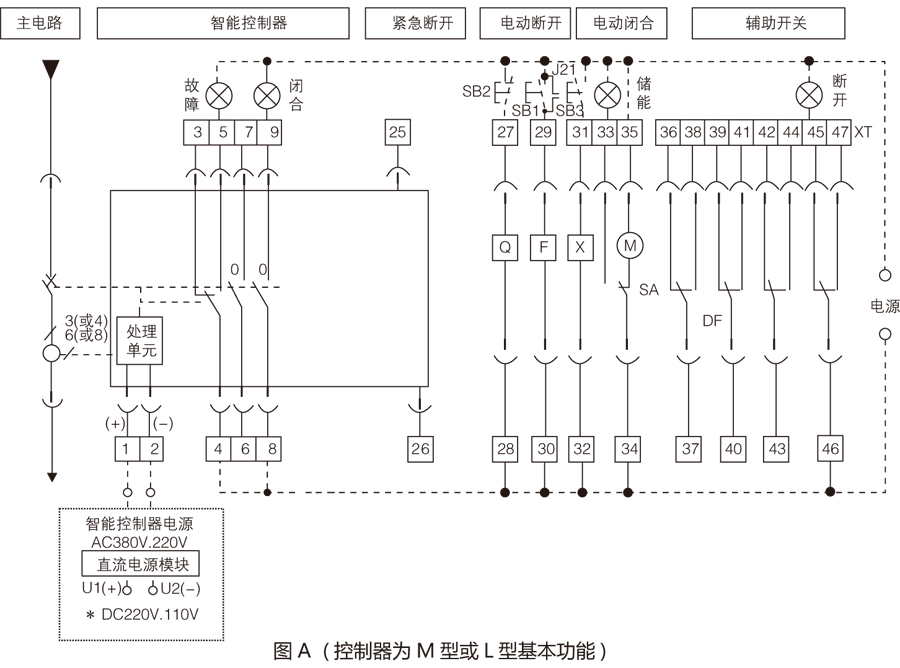

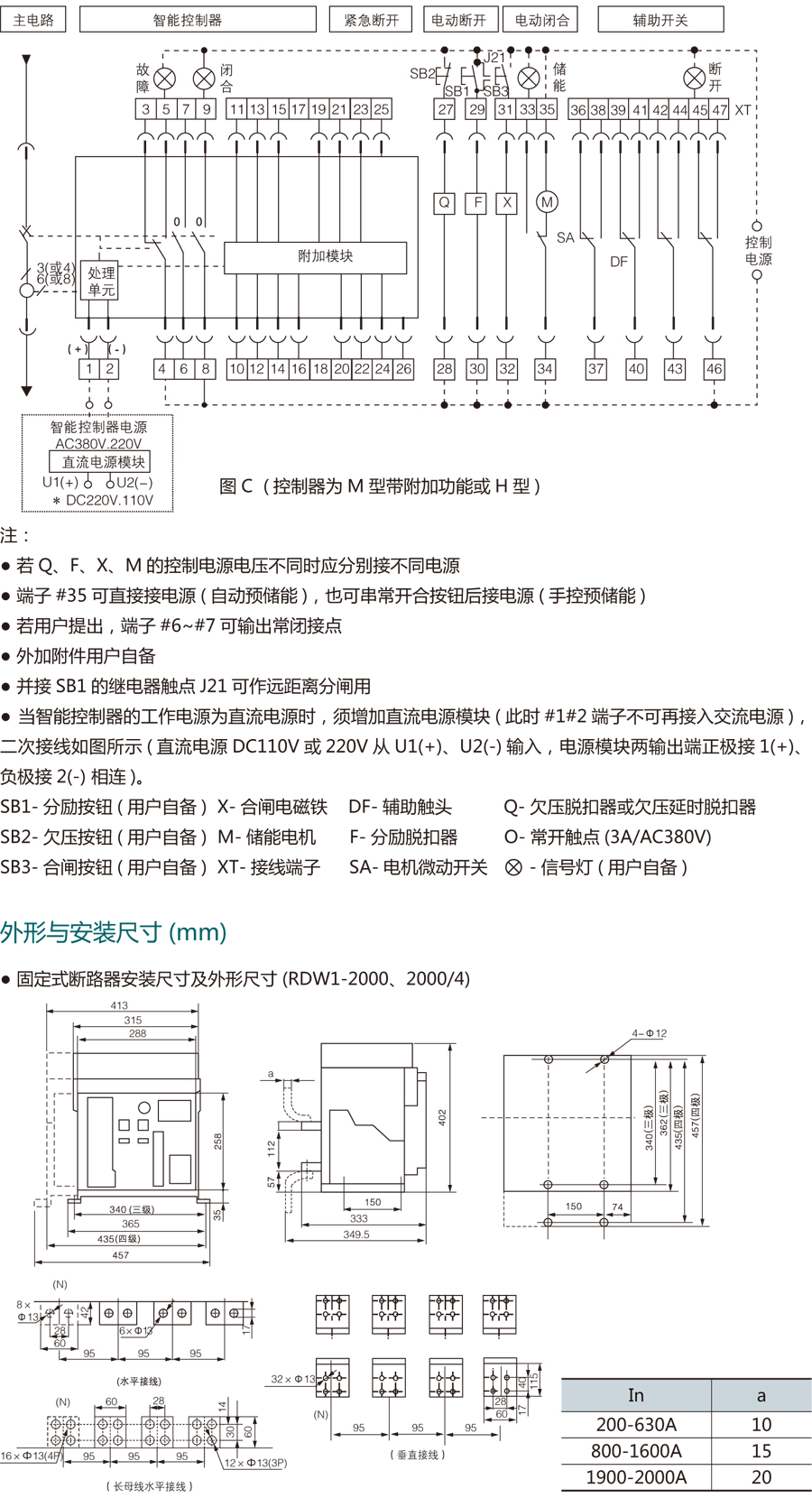

斷路器總體接線端子共有47 個，接線簡單、便于用戶使用，接線圖見圖A、圖B、圖C智能控制器其它接線
#1、#2 交流工作電源輸入( 直流時從直流電源模塊U1、U2 輸入)
#25、 #26 外接中性極或地電流互感器輸入

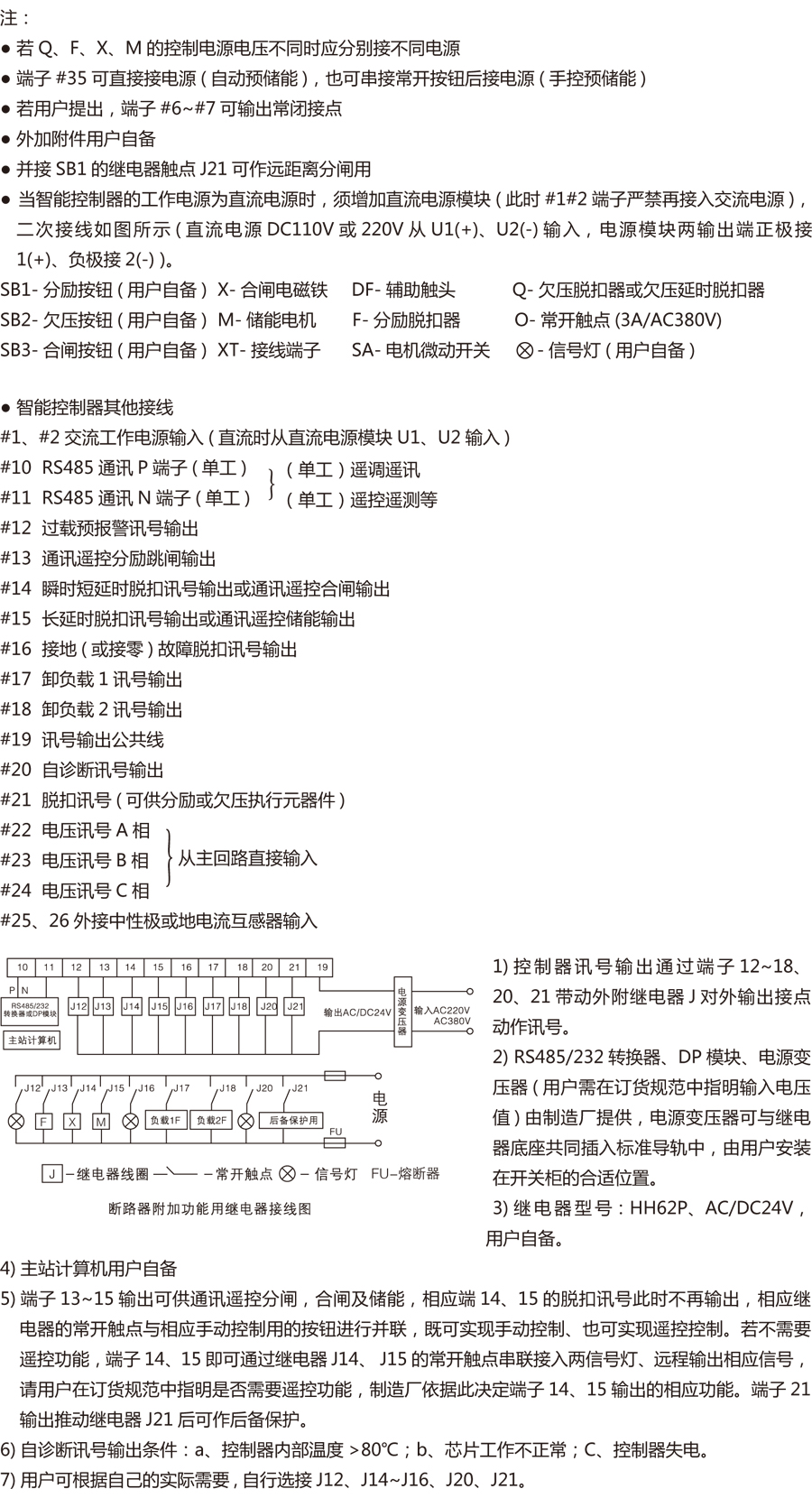

注：
● 若F、X、M 的控制電源電壓不同時應分別接不同電源端子#35 可直接接電源( 自動預儲能)，也可串接常開按鈕后接電源( 手控預儲能)
● 若用戶提出，端子#6~#7 可輸出常閉接點外加附件用戶自備
● 當智能控制器的工作電源為直流電流時，須增加直流電源模塊( 此時#1#2 端子不可再接入交流電源)，二次接線如圖所示( 直流電源DC110V 或220V 從U1(+)、U2(-) 輸入，直流電源模塊兩輸出端分別相應與二次接線座端子1(+)、2(-) 相連)。
SB1- 分勵按鈕( 用戶自備) X- 合閘電磁鐵 DF- 輔助觸頭 Q- 欠壓脫扣器或欠壓延時脫扣器
SB2- 欠壓按鈕( 用戶自備) M- 儲能電機 F- 分勵脫扣器 O- 常開觸點(3A/AC380V)
SB3- 合閘按鈕( 用戶自備) XT- 接線端子 SA- 電機微動開關 - 信號燈( 用戶自備)
● 智能控制器其他接線
# 1、#2 交流工作電源輸入( 直流時從直流電源模塊U1、U2 輸入)
#12 過載預報警訊號輸出
#14 瞬時短延時脫扣訊號輸出
#15 長延時脫扣訊號輸出
#16 接地( 或接零) 故障脫扣訊號輸出
#19 訊號輸出公共線
#20 自診斷訊號輸出
#21 脫扣訊號( 可供分勵或欠壓執行元器件)
#25、26 外接中性極或地電流互感器輸入

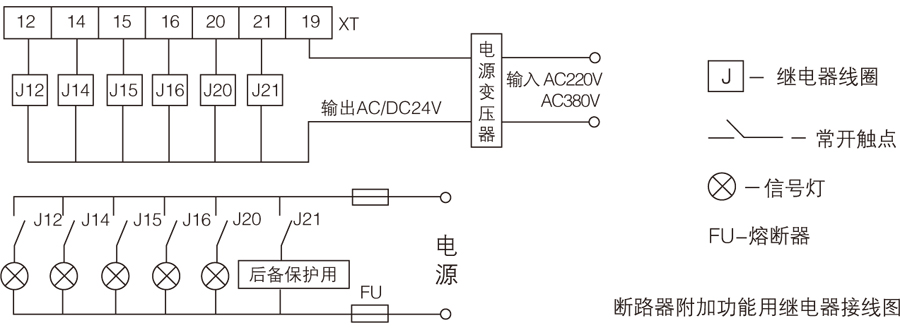

1) 控制器訊號輸出通過端子12、14~16、20、21 帶動外附繼電器J 對外輸出接點動作訊號。
2) 電源變壓器( 用戶需在訂貨規范中指明輸入電壓值) 由制造廠提供、電源變壓器可與繼電器底座共同插入標準導軌中, 由用戶安裝在開關柜的合適位置。
3) 繼電器型號：HH62P、AC/DC24V，用戶自備。
4) 自診斷訊號輸出條件:a、控制器內部溫度>80℃ ; b、芯片工作不正常; c、控制器失電。
5) 用戶可根據自己的實際需要, 自行選接J12、J14~J16、J20、J21。
