概述
RDCPS2 系列控制與保護開關電器（CPS）（以下簡稱“開關”），主要應用于交流50Hz、額定工作電壓690V 及以下、額定工作電流0.15A ～ 125A 的低壓配電與電動機控制與保護電路。
RDCPS2 系列開關是一種高科技集成技術產品，開關結構優化，體積小，采用節能技術，節材環保，安裝使用方便；具有數字電子控制系統，智能化程度高，操作簡單，保護功能完善可靠；具有通訊網絡控制技術，為自動化控制系統，遠程控制系統提供可靠的開關元件。
RDCPS2 系列開關是一種多功能開關電器，具備電路的過載與短路保護能力，功能全面，分斷能力高；
具備電路負載的合分控制功能，操作壽命長，可靠性高，具有隔離等多項附加功能；可以有效的簡化低壓控制電路，提高自動化控制系統的可靠性，為低壓配電和電動機控制電路提供一種可靠的基礎元件。
RDCPS2 系列開關符合標準：
GB14048.1 總則 與IEC60947-1
GB14048.9 控制與保護開關電器（設備） 與IEC60947-6-2
產品使用材料符合ROHS 指令要求（鉛Pb，汞Hg，鎘Cd，六價鉻Cr，多溴聯苯PBBs，多溴二苯醚PBTEs 等）

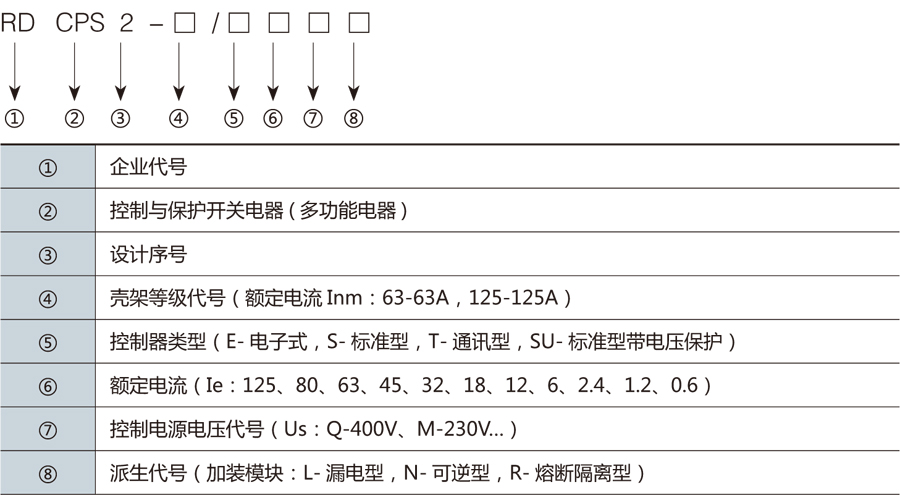

型號含義
使用條件
● 正常工作條件
周圍空氣溫度：最高不超過+40℃，最低不超過-15℃，24h 平均值不超過+35℃；
安裝海拔高度：安裝地點的海拔高度不超過2000m；
安裝環境濕度：最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低溫度下可以允許有較高的相
對濕度，例如在+20℃時可達到90%，對于由于溫度變化偶爾產生的凝露應采取特殊的措施；
環境污染等級：適用于污染等級3 級；
防護等級：IP20；
適用電磁環境：A 級
警告：本產品適用于環境A，在環境B 中使用本產品會產生有害電磁干擾，在此情況下用戶需采取適當防護措施。
● 儲運條件
產品儲運環境應陰涼通風，不應有陽光直射、雨林、灰塵、化學氣體腐蝕等狀況，適用環境溫度范圍-25℃～ +55℃，短時間內（24h）可達+70℃；
● 安裝條件
本開關主電路過電壓類別適用于Ⅲ（配電水平），輔助電路、控制電路過電壓類別適用于Ⅱ（負載水平）。

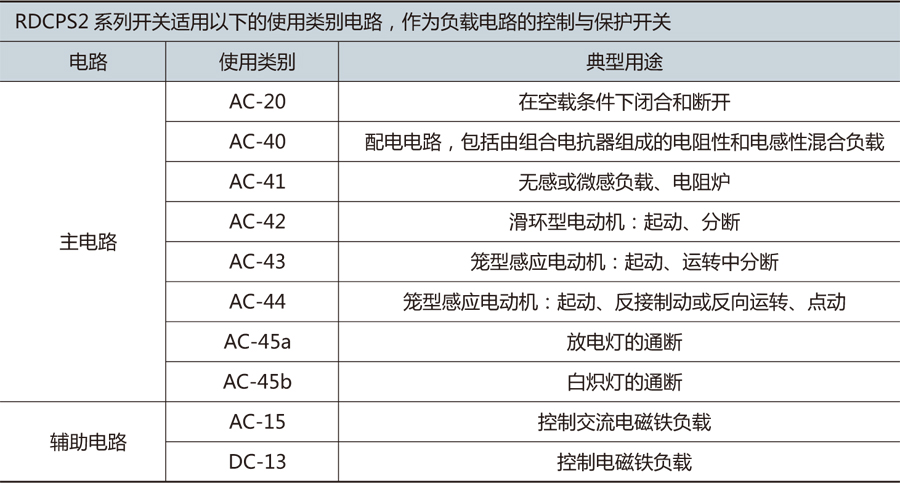

使用類別

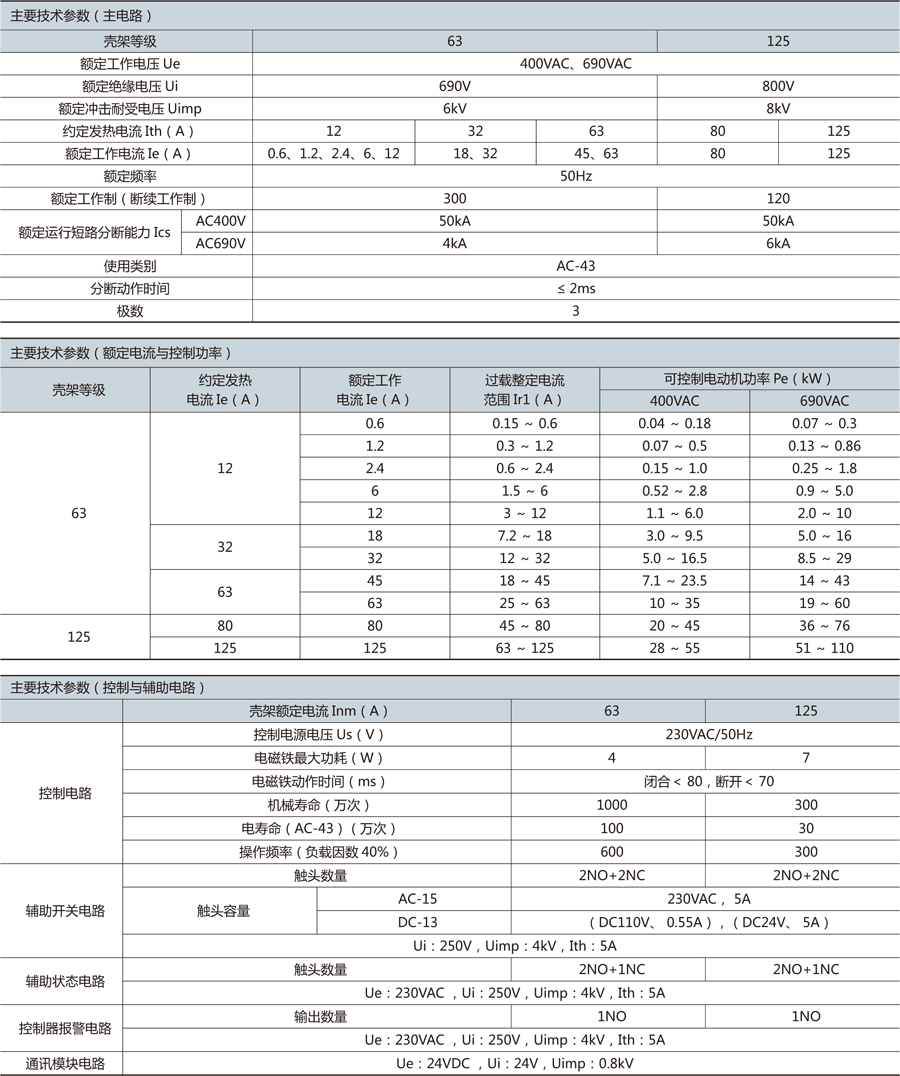

技術參數
控制器
備注：額定負載情況下電流測量準確度為：±5%；過載情況下電流測量準確度為：±10%；短路情況下電流測量準確度為：±20%
脫扣器特性

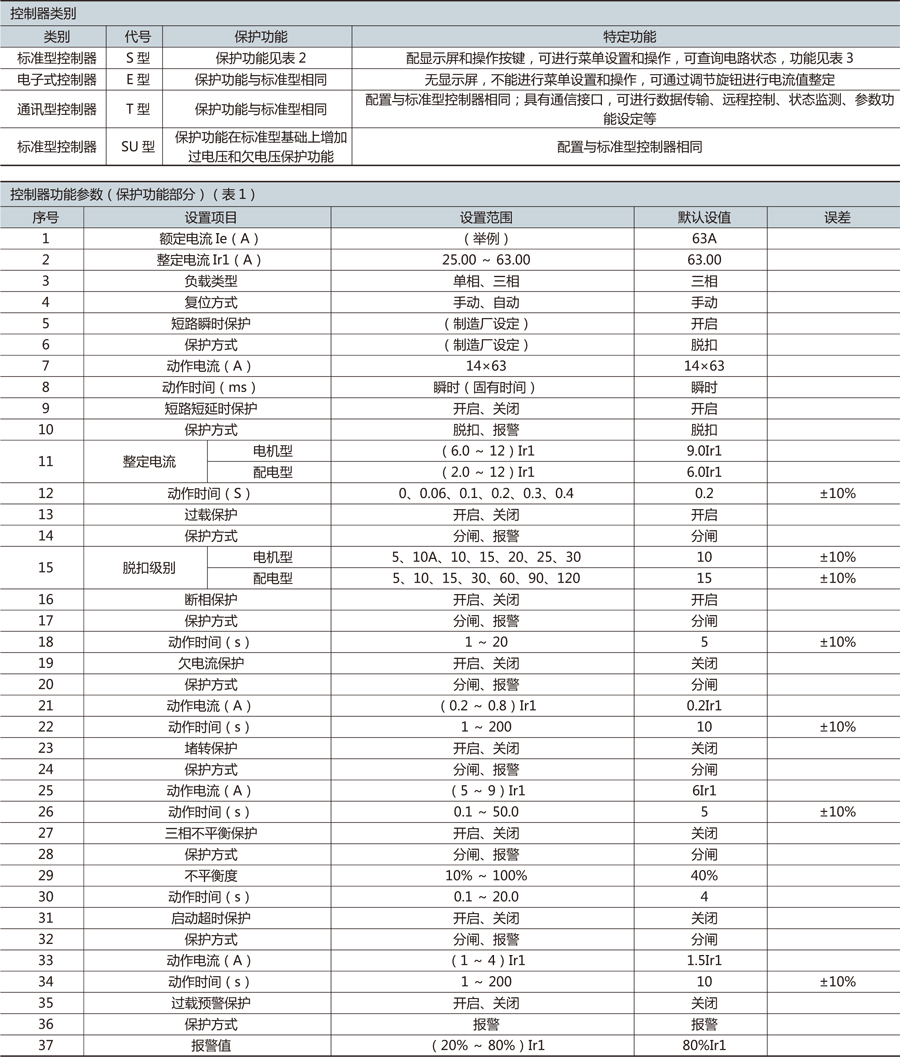

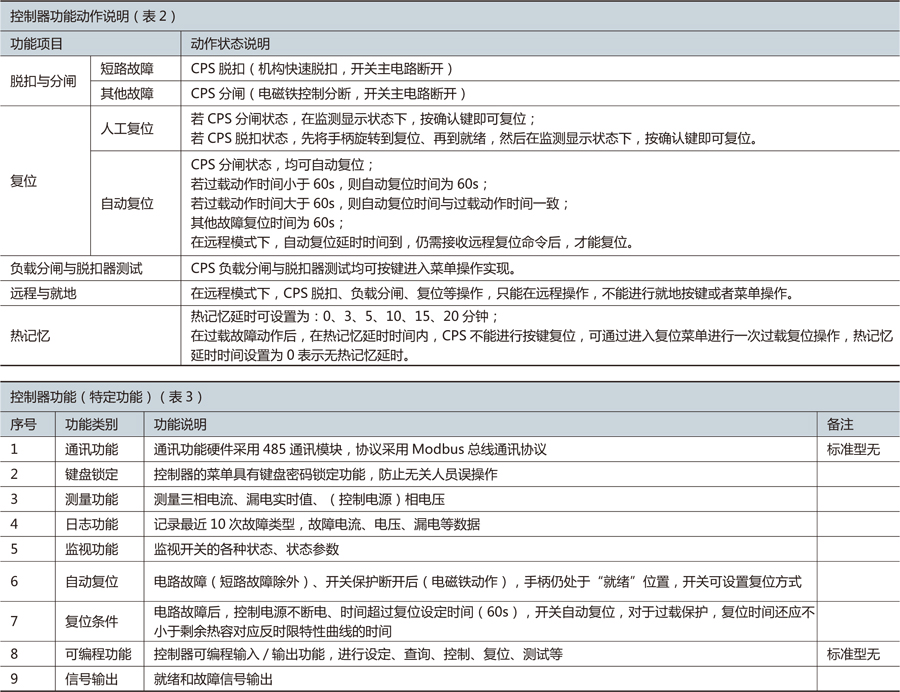

RDCPS2 系列開關設置電子式脫扣器，具有過載延時、短路短延時、短路瞬時等保護特性，參見表1 控制器保護功能。

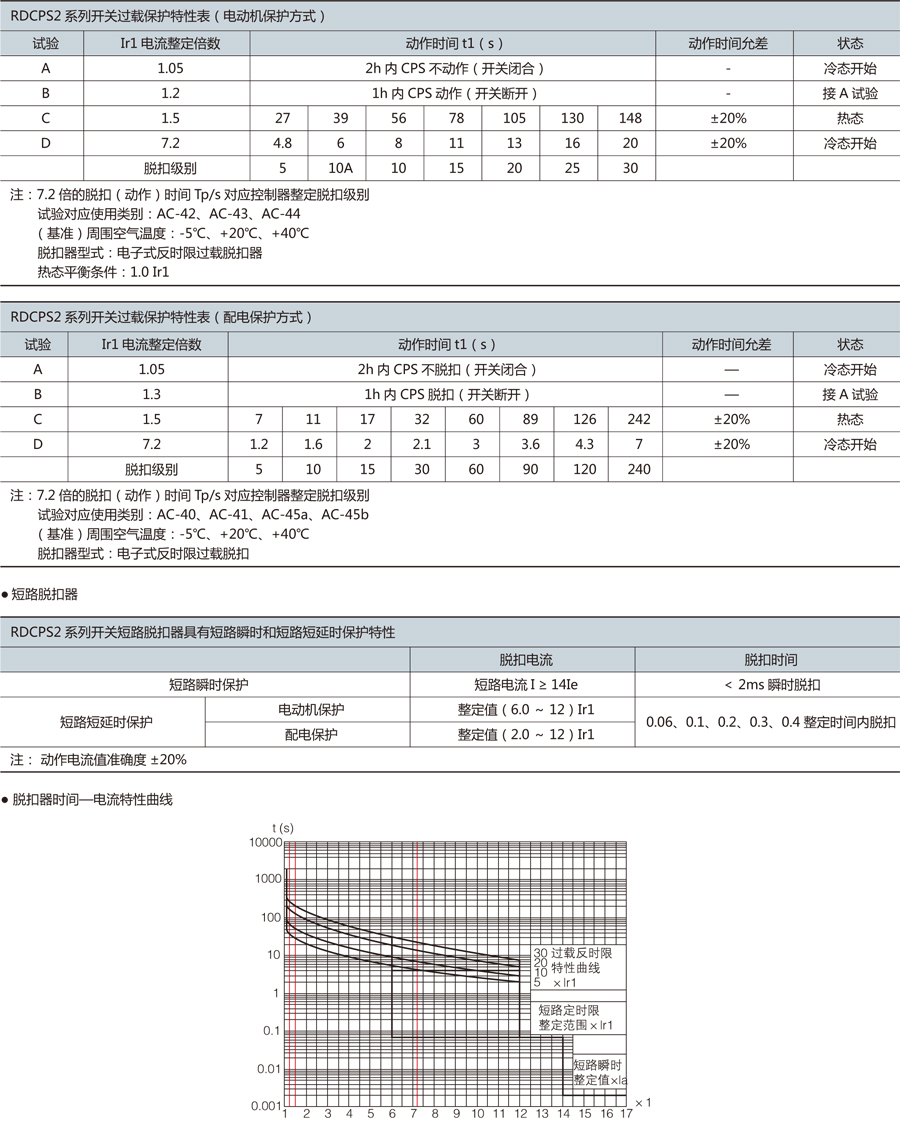

● 過載脫扣器
RDCPS2 系列開關過載保護方式分電動機保護方式和配電保護方式，用戶可依據負載類型進行選擇；
RDCPS2 系列開關設置有多條過載保護曲線以供選擇，為用戶提供適用的保護特性。開關的過載保護特性是按照GB/T14598.15 冷態曲線反時限特性來模擬電動機的過熱保護。
RDCPS2 系列開關具有熱記憶保護功能，可防止電動機在溫升過高的情況下重新起動，熱記憶時間可菜單設定。
電動機處于熱狀態，在熱記憶保護情況下，需要起動時，可在菜單中進行“過載復位”，將電機熱狀態復位為“0”，然后可重新起動電動機。
結構與外觀
結構組成
RDCPS2 系列開關主要由五部分模塊組成（以630 為例），接觸系統組件、操作機構組件、電磁控制組件、輔助電路組件、控制系統組件以及外殼零件。（參見產品結構分解圖）

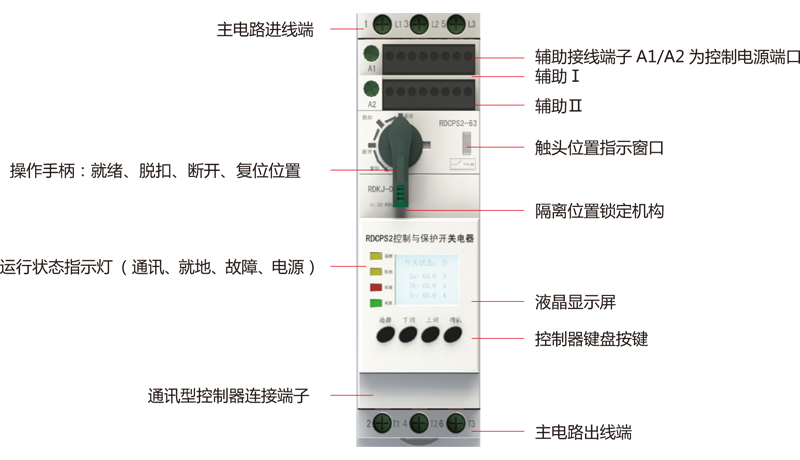

● 產品面板及輔助說明
● 輔助接線端子

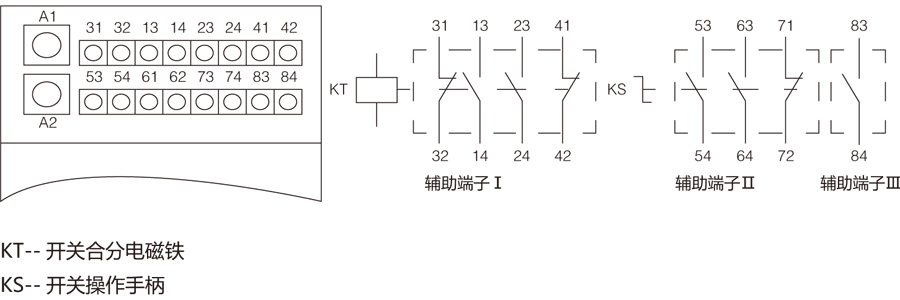

產品上部前端輔助電路接線端子
輔助電路—Ⅰ與主電路同步動作，圖示輔助開關狀態為主電路斷開（電磁鐵釋放）時的狀態，可作為控制電路開關使用；
輔助電路—Ⅱ與手柄位置相關，圖示為手柄就緒位置時的狀態，手柄不在就緒位置時輔助開關動作轉換( 脫
扣位置、斷開位置、復位位置)，可作為控制電路信號開關使用；
輔助電路—Ⅲ（端子83—84）為控制器無源報警輸出端子（過載報警）。
控制電源端子（A1—A2），為開關的控制電源接入端子，作為開關控制系統和電磁鐵控制的電源。

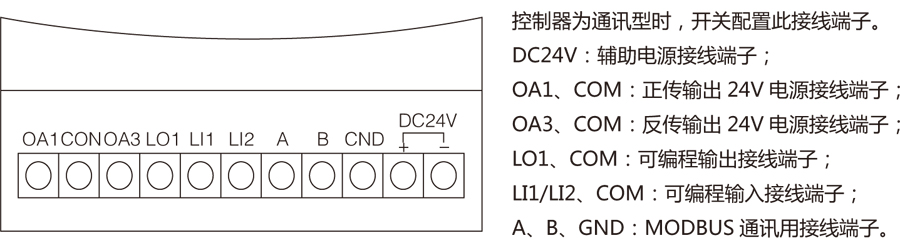

● 通訊接線端子

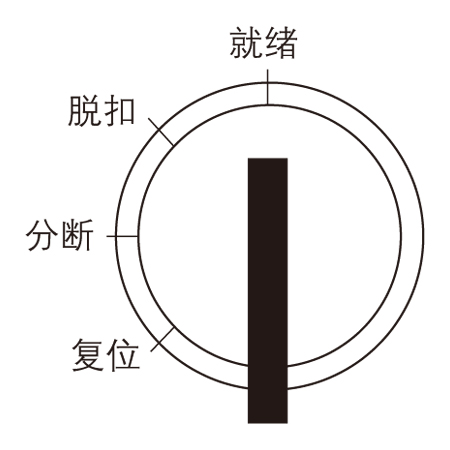

● 操作手柄
1、手柄指示在“就緒”位置，開關可進行自動合分控制；
2、 手柄指示在“分斷”位置，開關主電路處于斷開狀態，開關不能進行自動合分控制；
3、手柄指示在“脫扣”位置，開關主電路處于斷開狀態，機構脫扣，開關不能進行自動合分控制；
4、當機構脫扣后，將手柄逆時針旋轉到“復位”位置（機構再扣），然后順時針旋轉到“就緒”位置，開關可繼續進行自動合分控制；
5、使用手柄可進行開關的合分控制，開關的控制方式見下表
● 觸頭位置指示窗口
開關閉合狀態時，窗口顯示為“綠色”；開關斷開狀態時，窗口顯示為“紅色”。

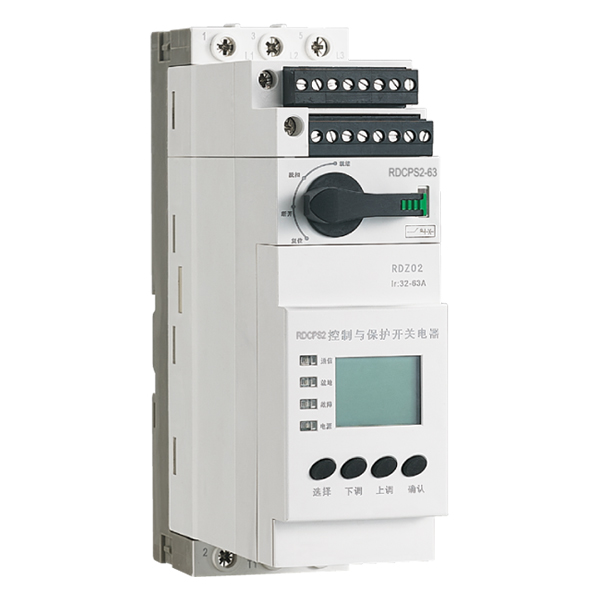

● 控制器面板
控制器顯示屏：中文顯示，一般情況下不斷循環顯示“線電流值”，當故障時顯示故障菜單參數，設定時顯示菜單參數，查詢時顯示故障或時間記錄參數。
運行狀態指示燈：在顯示屏左側有四位LED 指示燈：通訊、就地、故障、電源；當控制器正在通訊傳輸數據時，“通訊”燈閃爍；當通訊傳輸結束，“就地”燈點亮；當開關檢測到電路故障時，“故障”燈點亮；當控制電源（A1/A2）接通，“電源”燈點亮。
鍵盤按鍵：采用四按鍵配置，選擇鍵、上調鍵、下調鍵、確定鍵，控制器菜單參數設置、查詢、控制器菜單控制時的操作按鍵。
操作與使用
● 起動、停止操作

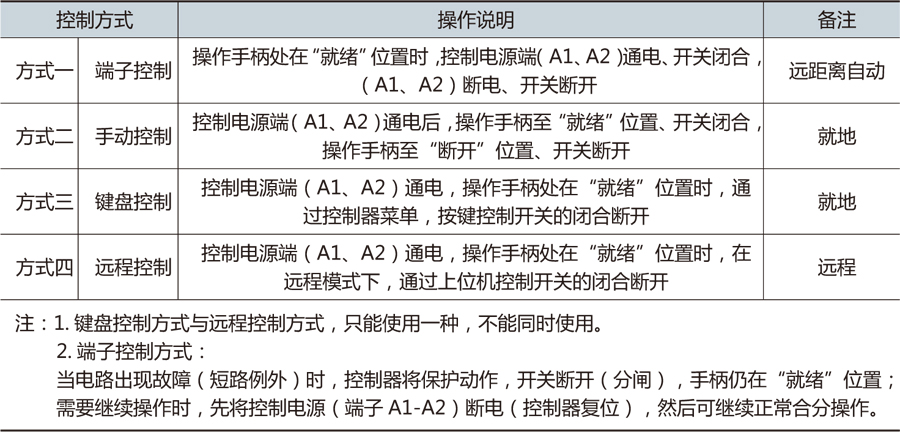

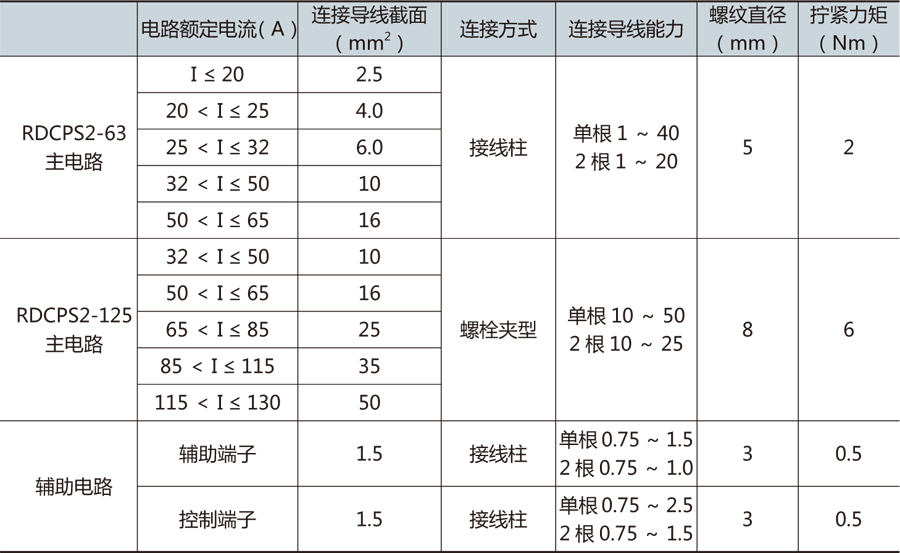

起動前檢查線路連接是否正確、接線端子連接應可靠緊固；電路負載電壓與開關標稱電壓是否一致；開關合分有下表4 種控制方式：
● 線路連接
開關線路連接

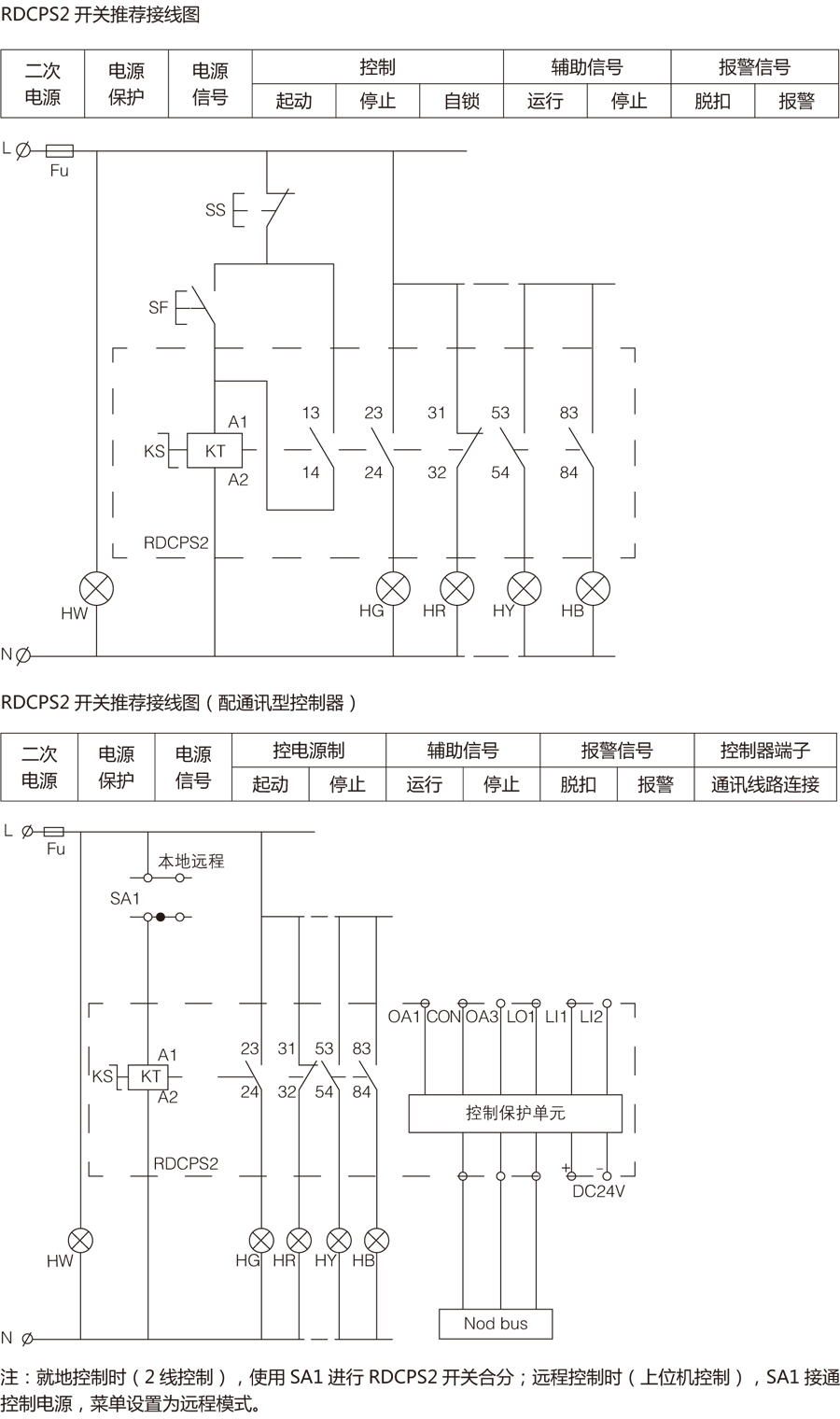

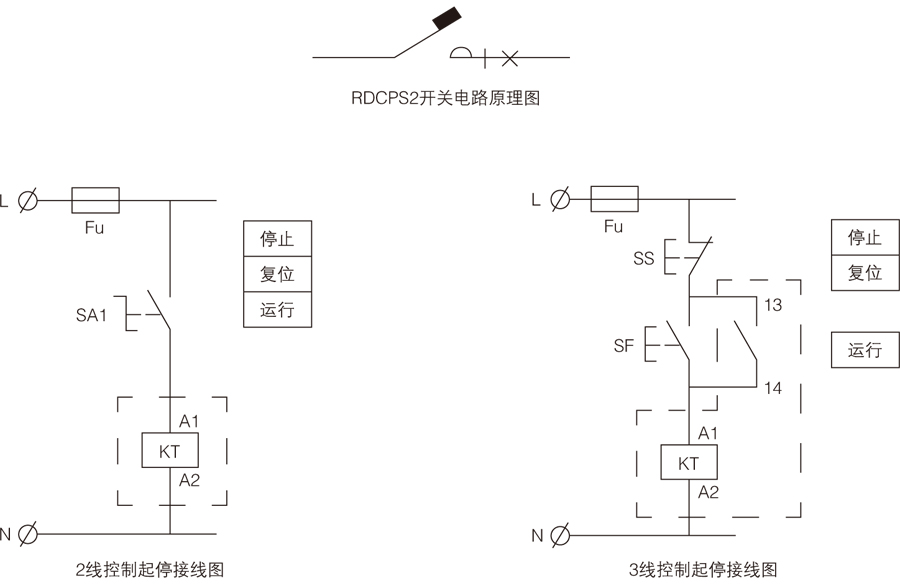

電路圖
人機界面

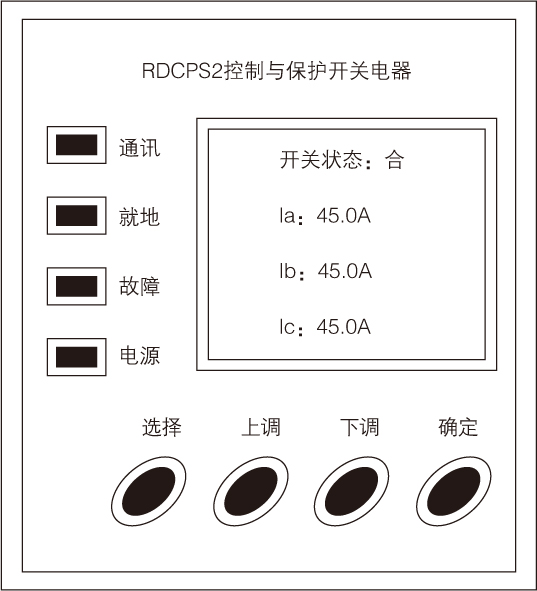

● 界面圖示：
人機界面由液晶顯示窗口、鍵盤按鍵與LED 指示組成；
液晶顯示屏為四行中文字符，鍵盤按鍵采用四鍵組合（選擇、上調、下調、確定），LED 為四位開關狀態指示燈（通訊、就地、故障、電源）；
● 菜單按鍵操作說明：
按“選擇”鍵進入主菜單，選擇需要的項目菜單；
按“確定”鍵進入項目菜單；
按“上調”鍵、“下調”鍵調整參數；
確認后直接進入輪顯界面。
● 菜單功能簡介
參數設置：設置系統的各種功能與參數；
鍵盤操控：通過菜單進行脫扣、電磁鐵的測試和對電磁鐵的控制；
復位：故障復位與過載復位；
故障記錄：顯示最近10 次故障信息；
事件記錄：顯示起動次數、脫扣次數、運行事件、產品版本；
顯示信息：設置主界面的顯示信息；
狀態信息：產品信息和狀態信息。

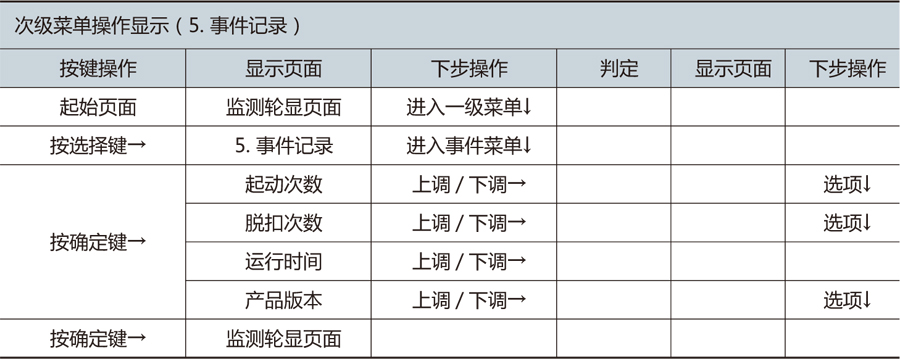

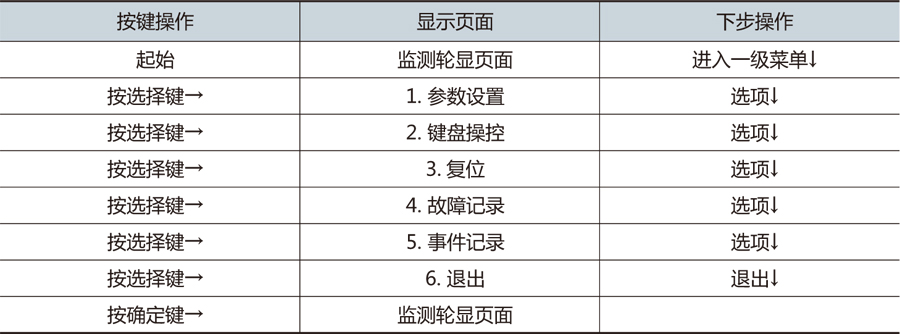

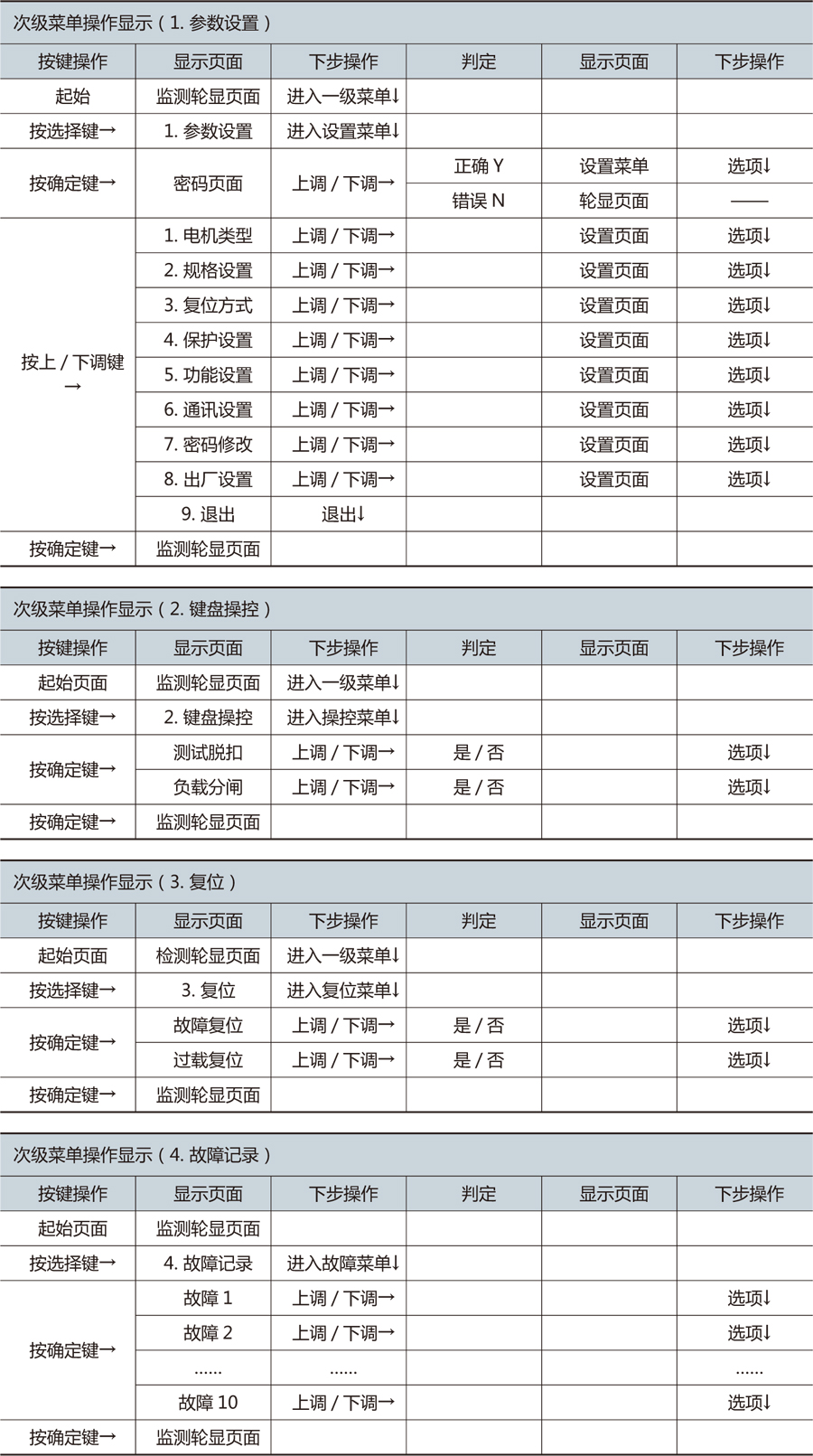

● 菜單操作
開關線路連接
外形與安裝尺寸

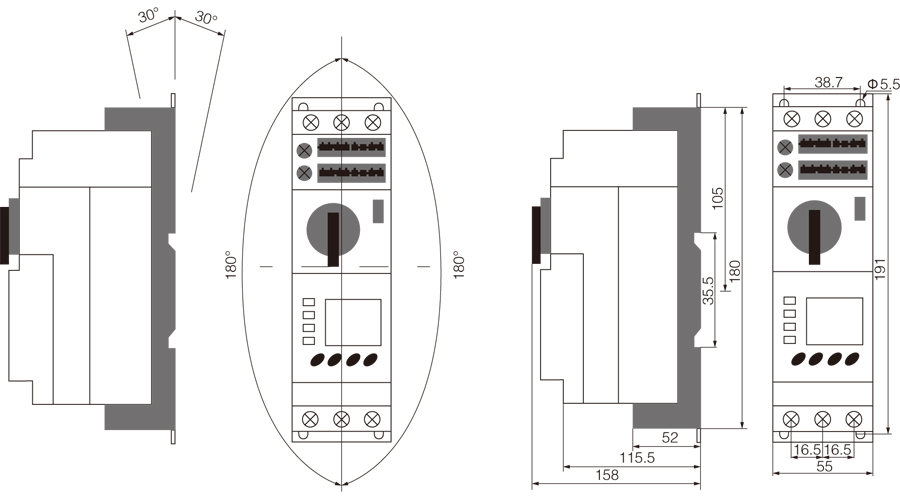

RDCPS2—63 安裝條件及外形與安裝尺寸
通訊型控制器參數
通訊協議見另冊。
派生產品參數
可逆模塊參數見RDCPS2N 可逆模塊使用說明書；漏電模塊參數見RDCPS2L 漏電模塊說明書；熔斷隔離模塊參數見RDCPS2R 熔斷隔離模塊說明書。
服務與保修
本系列產品是在完善的品質管理體系基礎上完成制造的，對于產品應用的質保與使用服務作如下的說明：
1、在符合保管和使用條件下，從使用之日起12 個月內（發貨期不超過15 個月），產品因制造質量問題而發生的損壞或不能正常使用時，作無償維修、甚至于更換。
當出現故障時，在查看使用說明書后，仍無法恢復、或不清楚處理辦法時，請與供貨商或本公司售后服務部門聯系。
超過質保期后，修理后仍能維持正常功能時，作有償修理，修理后不能正常工作的，作有償更換。
2、由于下述原因而引起的故障，即使在質保期內亦作有償維修或更換：
● 由于錯誤使用，不當維修，自行改制等；
● 超過標準規范要求使用、超產品規格性能范圍使用（產品銘牌）；
● 購買后由于儲藏或運輸中發生損壞等；
● 因地震、火災、雷擊、異常電壓等災害，以及二次災害等。
產品驗收與使用
● 產品驗收

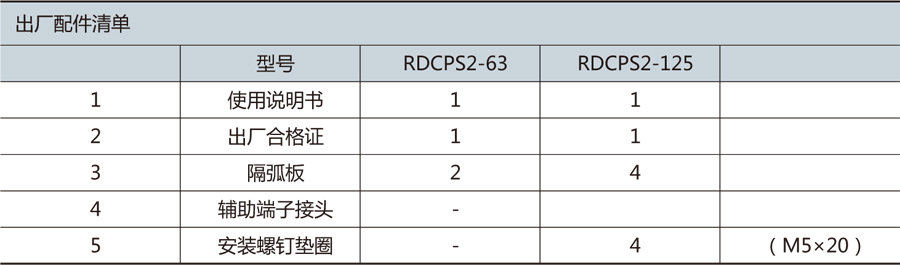

收到RDCPS2 控制與保護開關電器產品后，查看產品包裝是否損壞；按照訂貨單，檢查包裝標識、核對產品標識，確認產品型號規格數量是否符合要求；按照出廠配件清單檢查產品配件；如有不符情況，請及時聯系供貨商。
● 安裝、使用與維護
安裝使用本開關產品之前，請認真閱讀本使用說明書，以保證正確使用，存在疑問時請及時與售后服務部門聯系；
安裝產品時，請核對產品規格型號及電壓等標識參數，應符合電路圖的技術要求。
應由具有專業資格的人員進行配線作業和維護。
使用本產品不能超出其銘牌要求，否則可能會損壞開關或造成電路危害。
本產品不應安裝在含有易燃易爆氣體的環境里，否則可能會引起事故。
本產品應安裝在沒有雨雪侵襲的地方。
